ОБЪЕКТЫ КУЛЬТУРНОГО НАСЛЕДИЯ УЗБЕКИСТАНА // МЕЖДУНАРОДНЫЙ КЕЙС
ОБЩЕСТВЕННАЯ БИБЛИОТЕКА В САМАРКАНДЕ ИМ. А.С. ПУШКИНА: ЦИФРОВАЯ ФИКСАЦИЯ АРХИТЕКТУРНОГО ПАМЯТНИКА
Проект сканирования библиотеки в Самарканде — это работа по созданию точной цифровой копии объекта культурного наследия Узбекистана.
//
ТЕХНИЧЕСКИЙ ПАСПОРТ ПРОЕКТА
ПЛОЩАДЬ ОБЪЕКТА:
2 400 м²
МЕТОД СЪЁМКИ:
НЛС и ФГМ
ОБОРУДОВАНИЕ:
FARO S150, фотокамера Nikon
СОФТ:
Trimble RealWorks, Metashape
ТОЧНОСТЬ СКАНА:
1 мм
ФОРМАТЫ ВЫДАЧИ:
RCP
ПОЛЕВЫЕ РАБОТЫ:
2 рабочих дня
КАМЕРАЛЬНЫЙ ЭТАП:
5 рабочих дней
Цель проекта: получить геометрические параметры объекта, зафиксировать текущее состояние фасада и архитектурных форм для сохранения исторического облика.
УЗБЕКИСТАН, г.Самарканд
АВГУСТ 2023
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
АВГУСТ 2023
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
//
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
ЗАДАЧИ ПРОЕКТА
/ БЕСКОНТАКТНАЯ МЕТРОЛОГИЧЕСКАЯ ФИКСАЦИЯ ГЕОМЕТРИИ /
// 01
ДОКУМЕНТИРОВАНИЕ ТЕКУЩЕГО СОСТОЯНИЯ
Провести высокоточное лазерное сканирование всех фасадов исторического здания, детально зафиксировать геометрические параметры уникальных архитектурных элементов, проёмов и карнизов.
// 02
КАМЕРАЛЬНАЯ ОБРАБОТКА
Очистить облако точек от фантомных и движущихся объектов (людей, транспорта, листвы). Выполнить прецизионную сшивку облаков точек со всех станций в единый массив с точностью 1 мм.
//
РЕАЛИЗОВАННЫЙ ПРОЕКТ

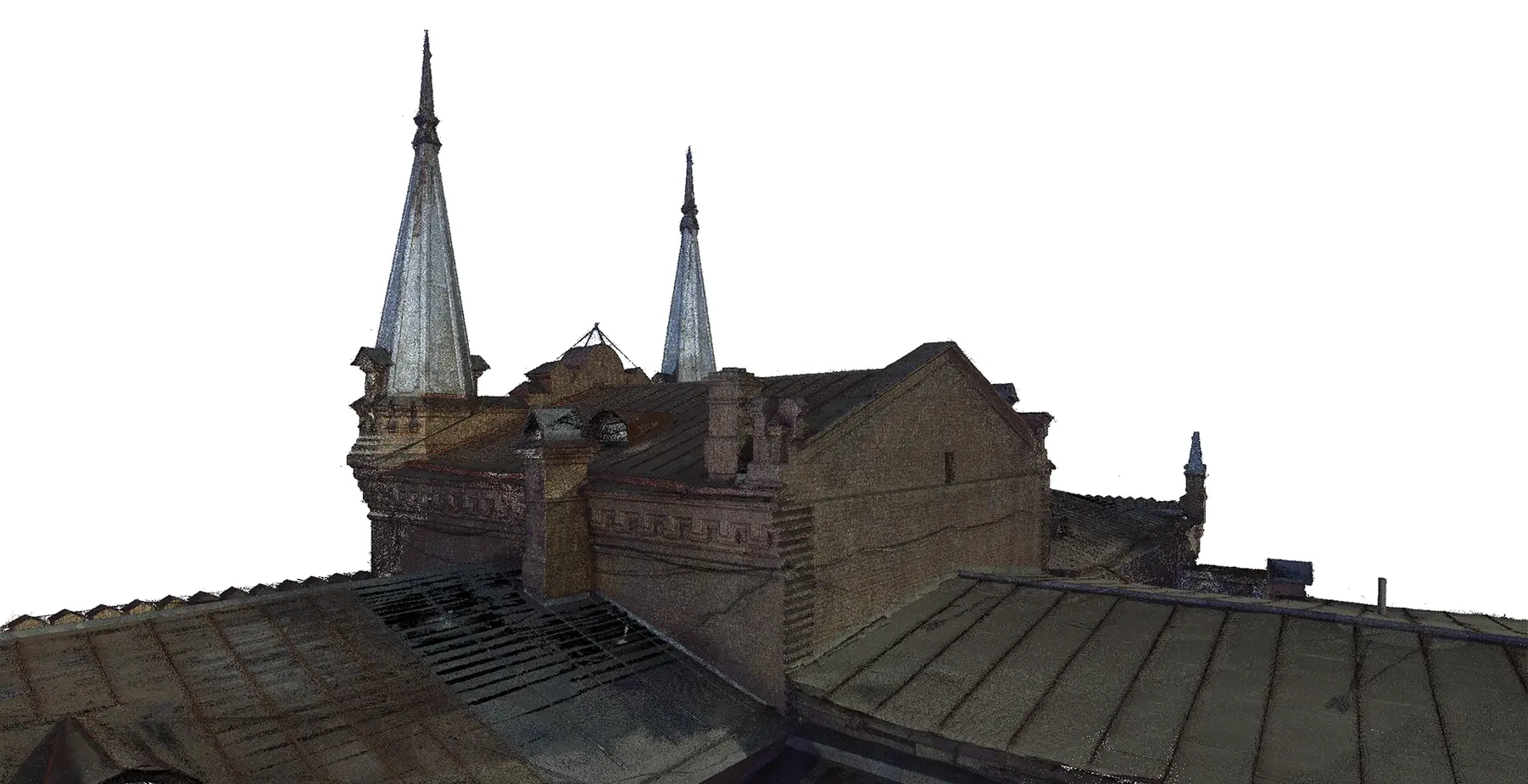

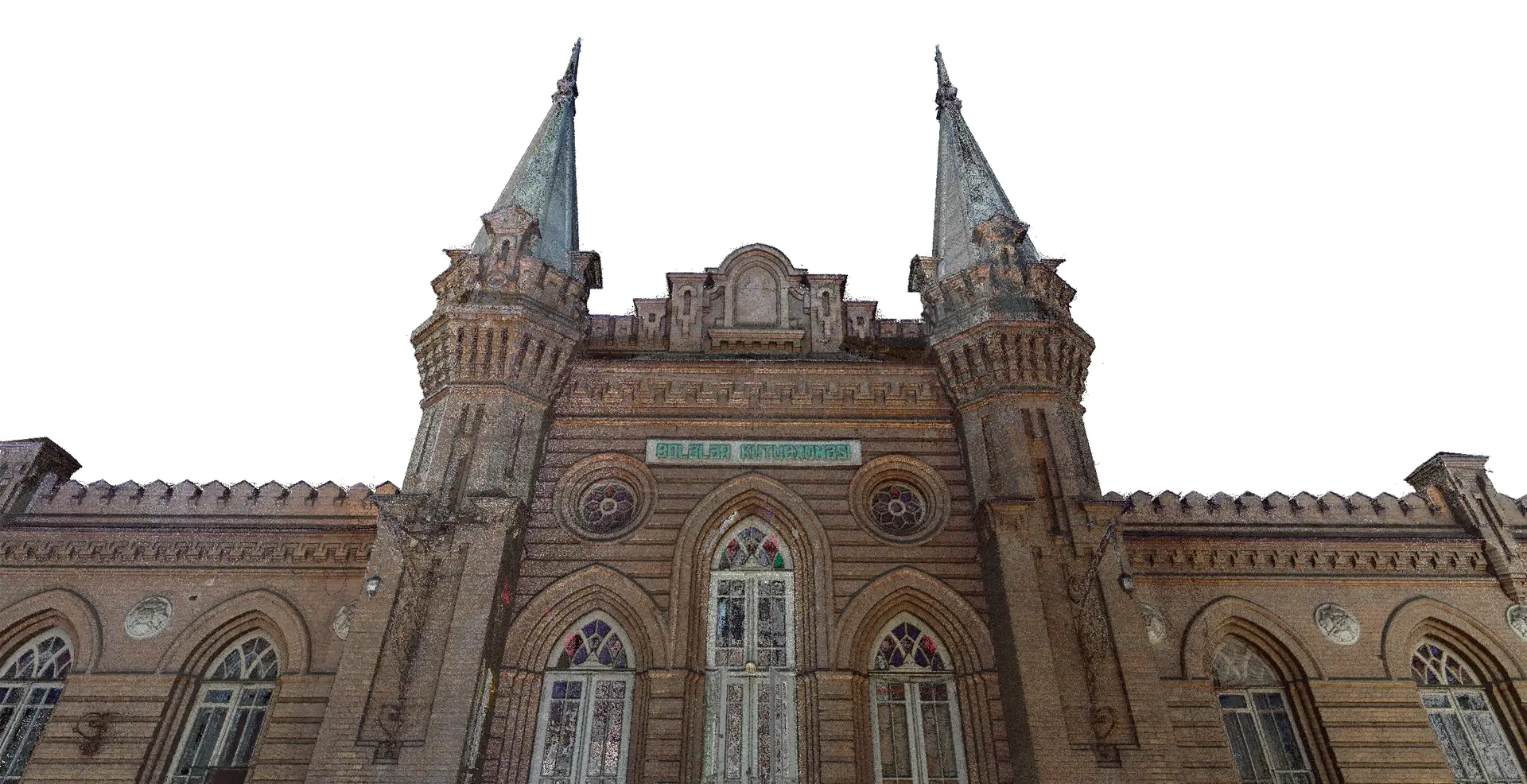

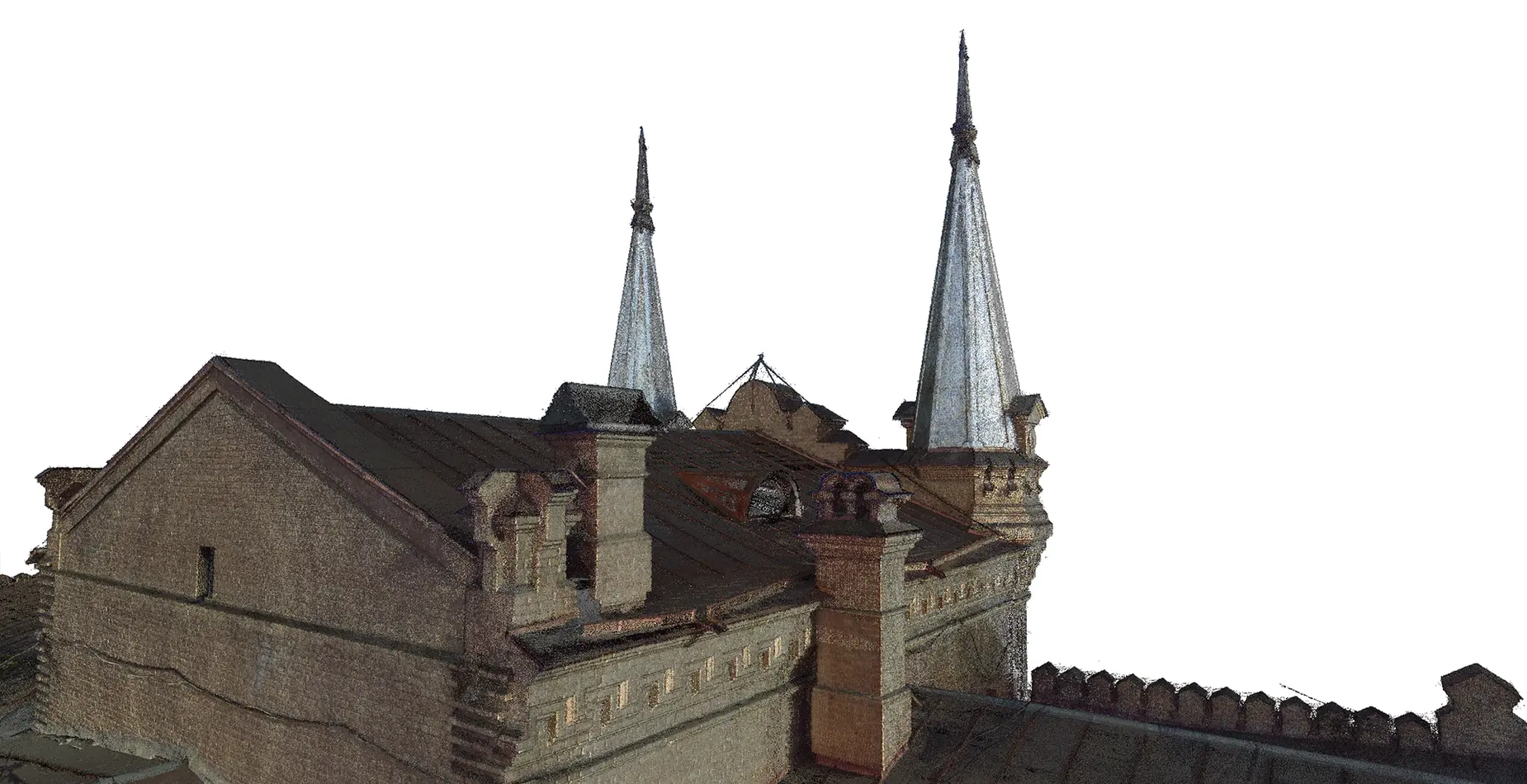

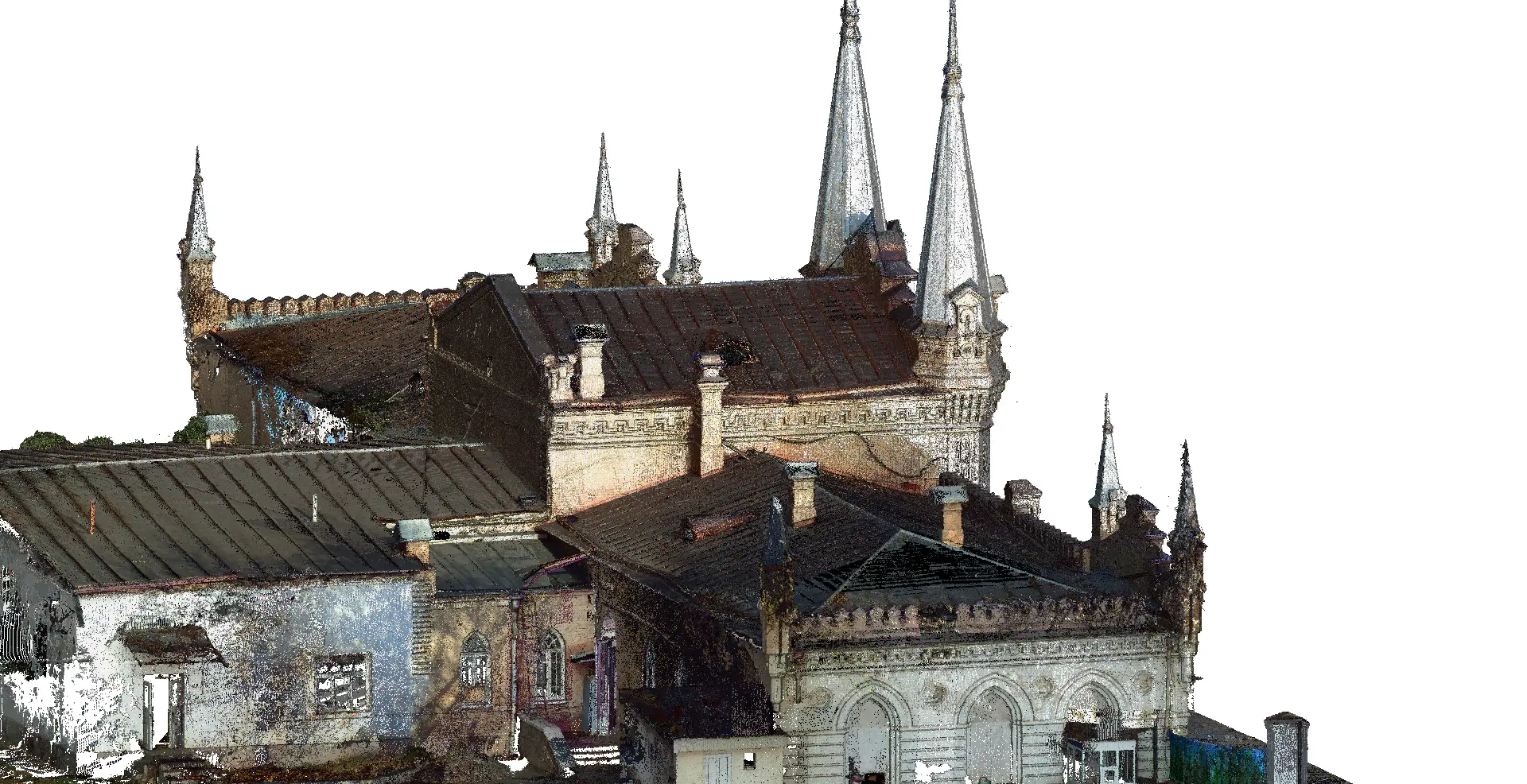

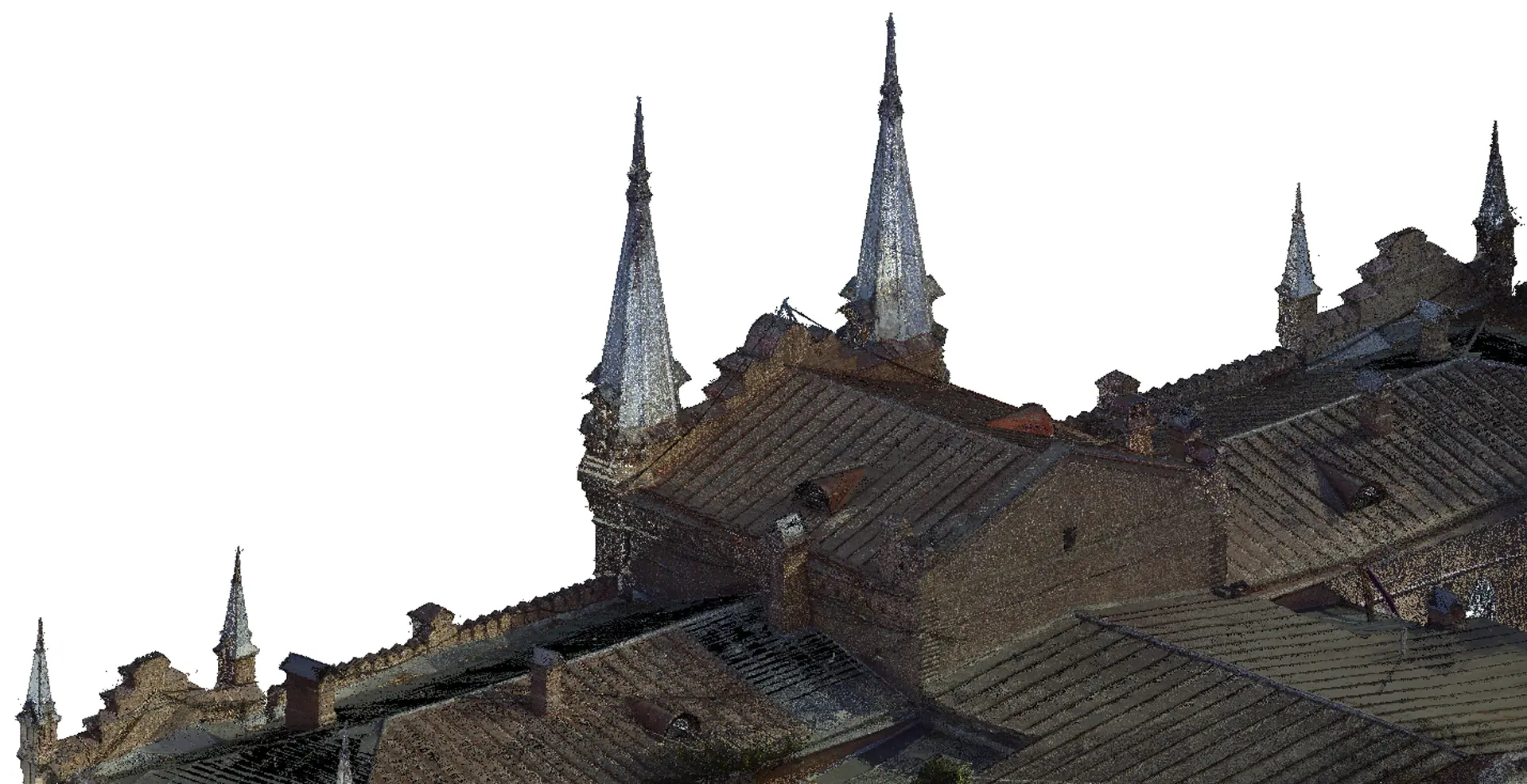

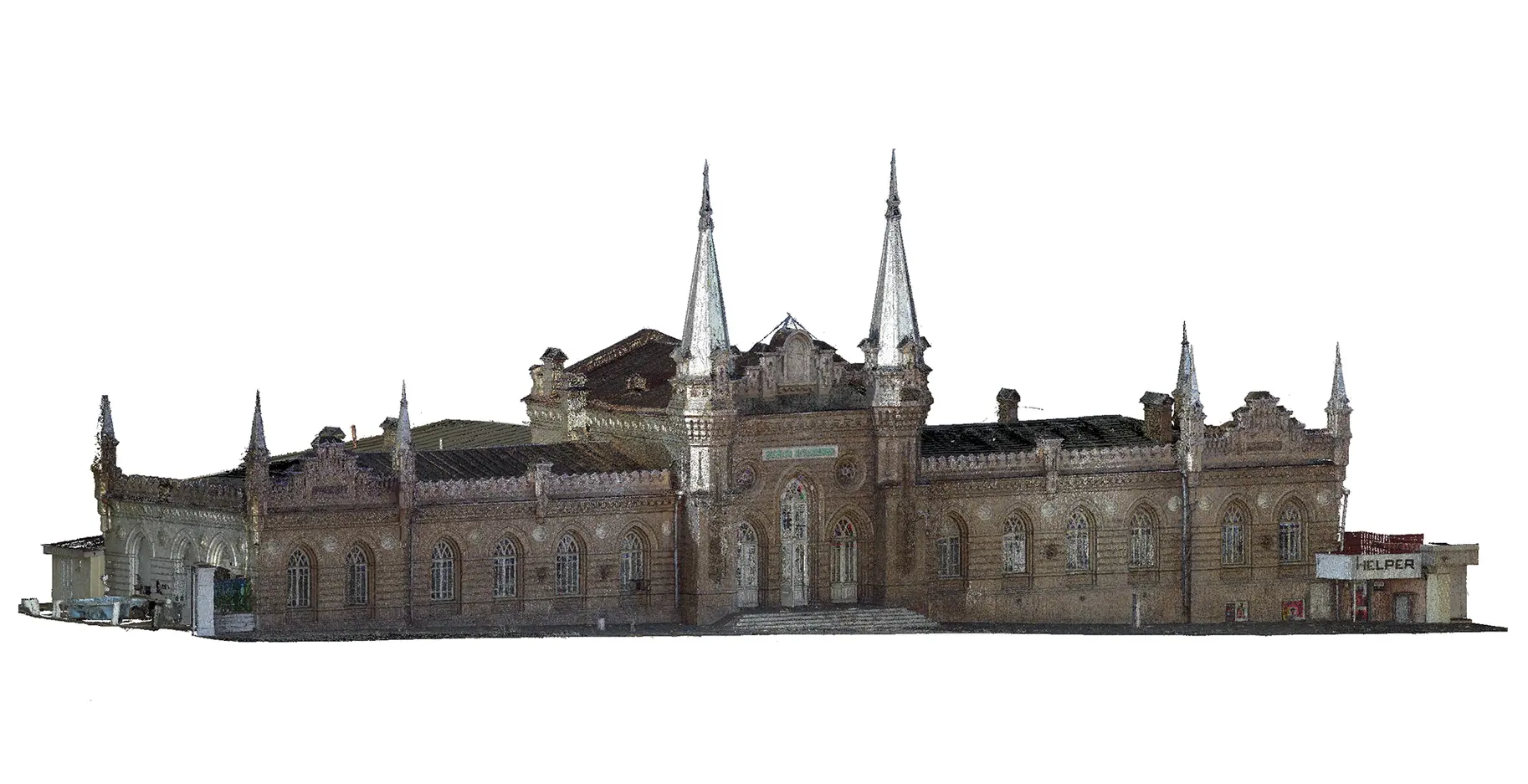

Объект в виде облака точек
/ ОДИН ИЗ 270+ ВЫПОЛНЕННЫХ ОБЪЕКТОВ /
//
ТЕХНОЛОГИЧЕСКИЙ ЦИКЛ
КАК ДЕЛАЛИ: ЭТАПЫ РАБОТЫ
/ КОМПЛЕКС FARO S150, ФОТОКАМЕРЫ NIKON И РЕГУЛЯРНОГО КОНТРОЛЯ /
01. ПОДГОТОВКА
[ МАРКИ ]
ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
Провели предварительное обследование объекта. Определили оптимальные точки для установки сканера, расставили и привязали контрольные марки, настроили параметры сканирующей сетки и плотность точек под архитектурную сложность фасадов.
02. ПОЛЕВОЙ ЭТАП
[ 976 ТЫС. ТЧК/С ]
ПОЛЕВАЯ СЪЁМКА
За два дня выполнили сплошное сканирование фасадов здания сканером FARO Focus S150 и провели текстурную фотосъёмку камерой Nikon.
03. QC В ПОЛЕ
[ REAL-TIME ]
КОНТРОЛЬ КАЧЕСТВА НА МЕСТЕ
Качество сырых данных проверяли оперативно, прямо на месте, чтобы исключить пропуски и пересъёмку.
04. КАМЕРАЛКА
[ TRW ]
СШИВКА И ОЧИСТКА
Облако точек очистили от фантомных и динамических объектов: людей, транспорта, листьев. Затем сшили отдельные сканы в единый массив в Trimble RealWorks.
05. АУДИТ
[ ФГМ ]
КАМЕРАЛЬНАЯ ОБРАБОТКА (ФГМ)
Фотограмметрическую обработку и привязку текстур выполнили в программном обеспечении Metashape.
06. ВЫПУСК
[ RCP ]
ПОДГОТОВКА МАТЕРИАЛОВ
На финальной стадии была сформирована итоговая пространственная модель объекта и передана заказчику в формате *RCP.
//
ЧТО ПОЛУЧИЛ ЗАКАЗЧИК
РЕЗУЛЬТАТ: ИНФОРМАЦИОННЫЙ ПАКЕТ ОБЪЕКТА
/ МАТЕРИАЛЫ ДЛЯ СОХРАНЕНИЯ ИСТОРИЧЕСКОГО ОБЛИКА /
RCP
ОБЛАКО ТОЧЕК ВЫСОКОЙ ПЛОТНОСТИ

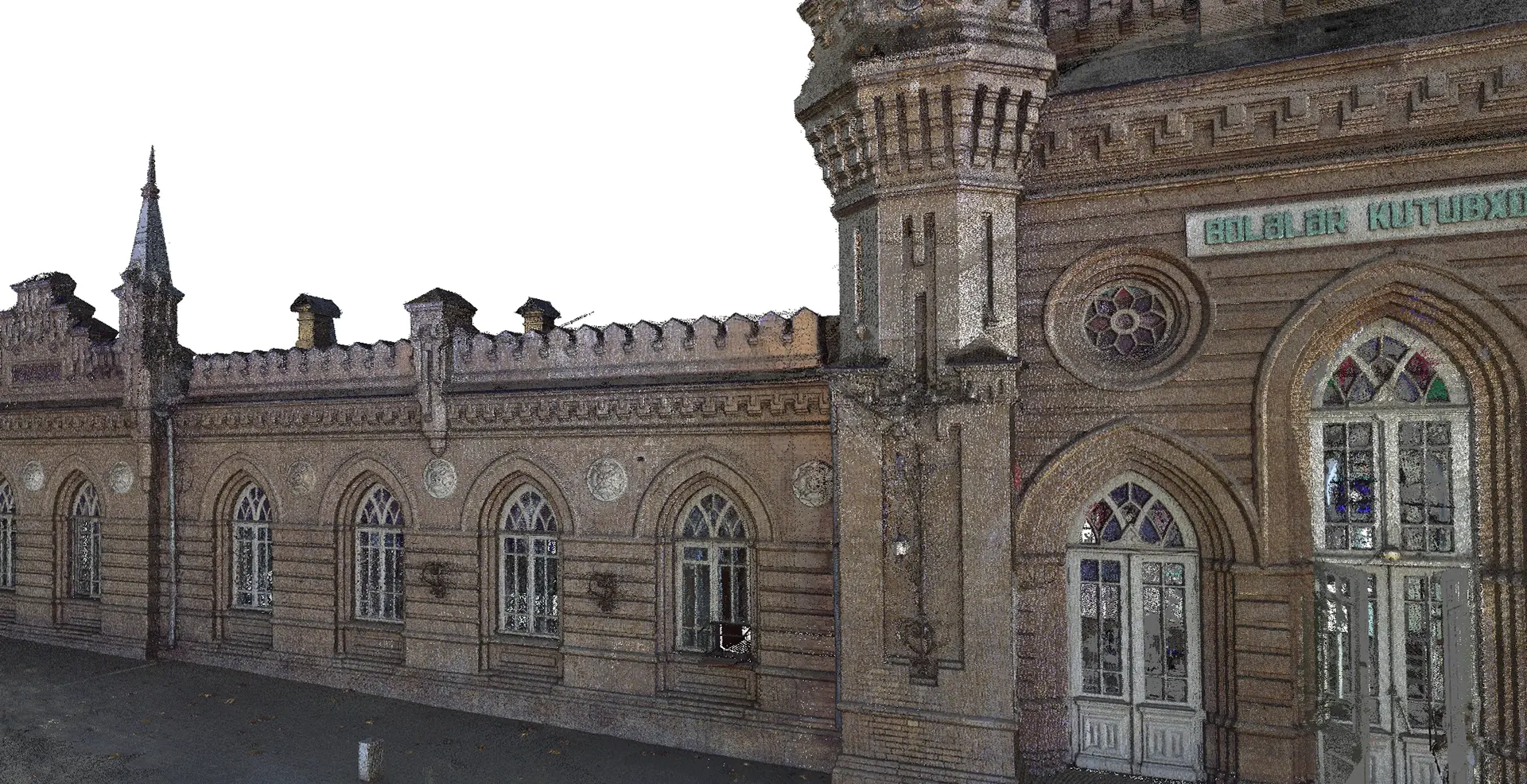

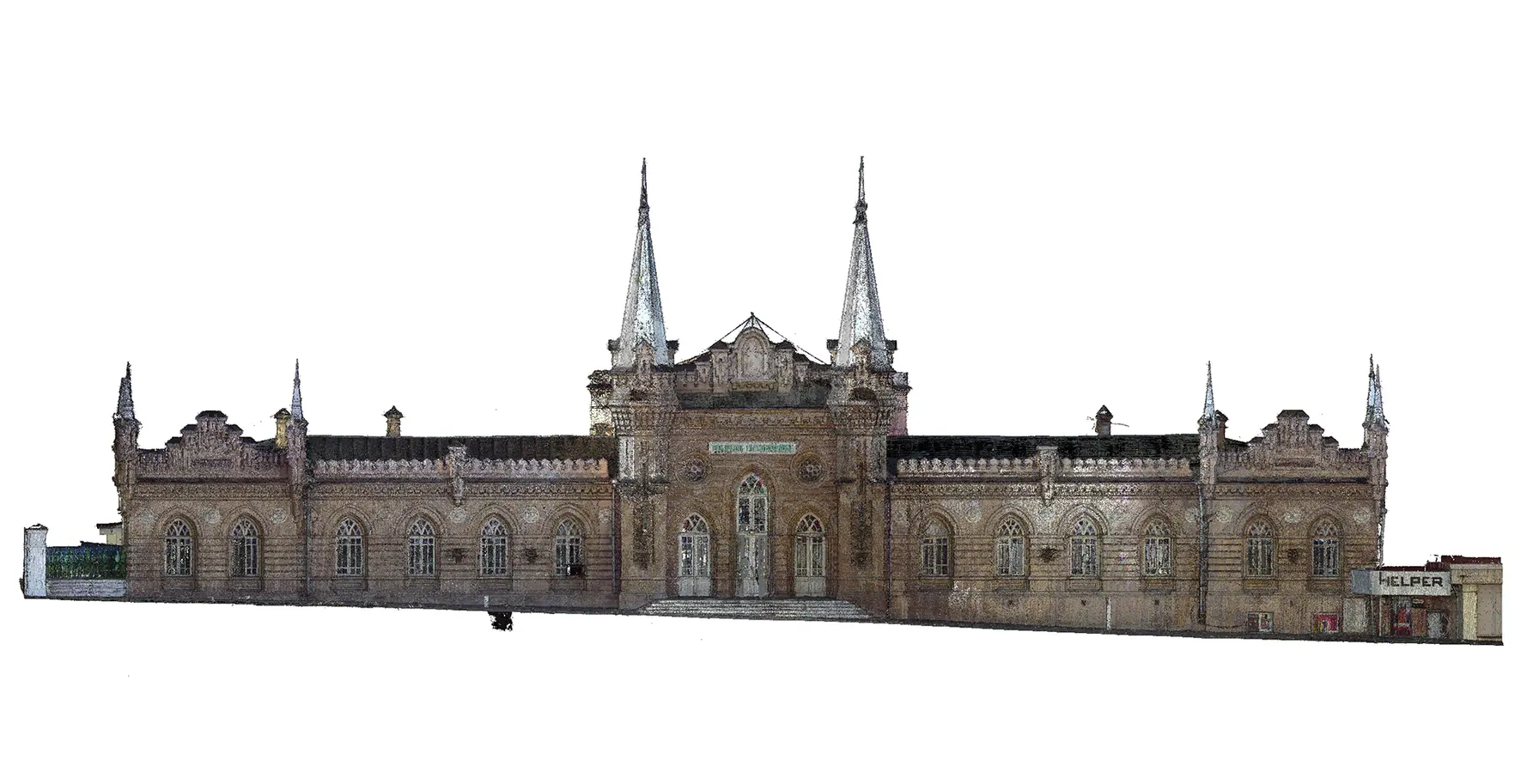

Точная миллиметровая цифровая копия всех фасадов исторического здания библиотеки площадью 2 400 м². Полная геометрическая достоверность каждого квадратного сантиметра.
RCP
ФИКСАЦИЯ АРХИТЕКТУРНЫХ ЭЛЕМЕНТОВ

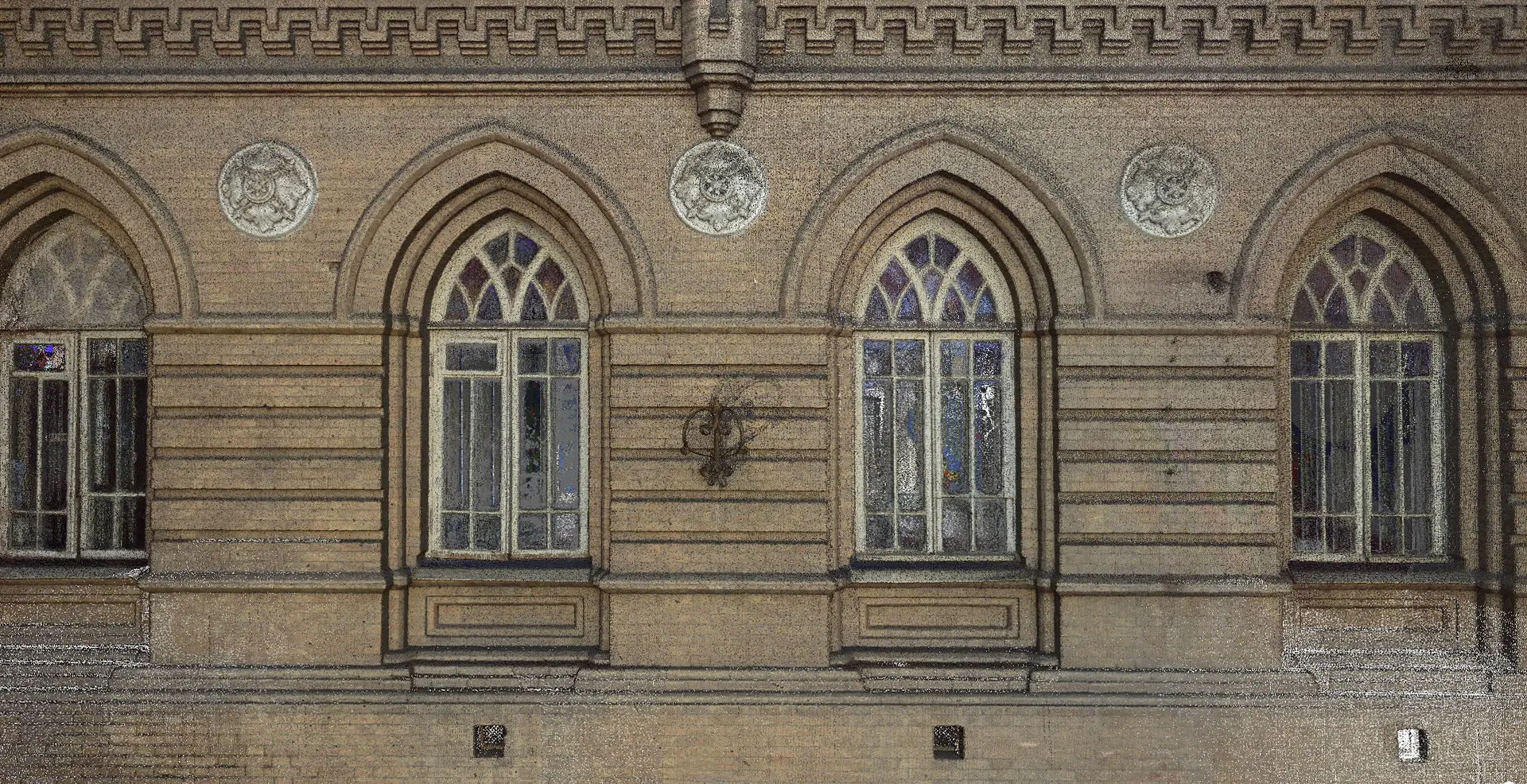

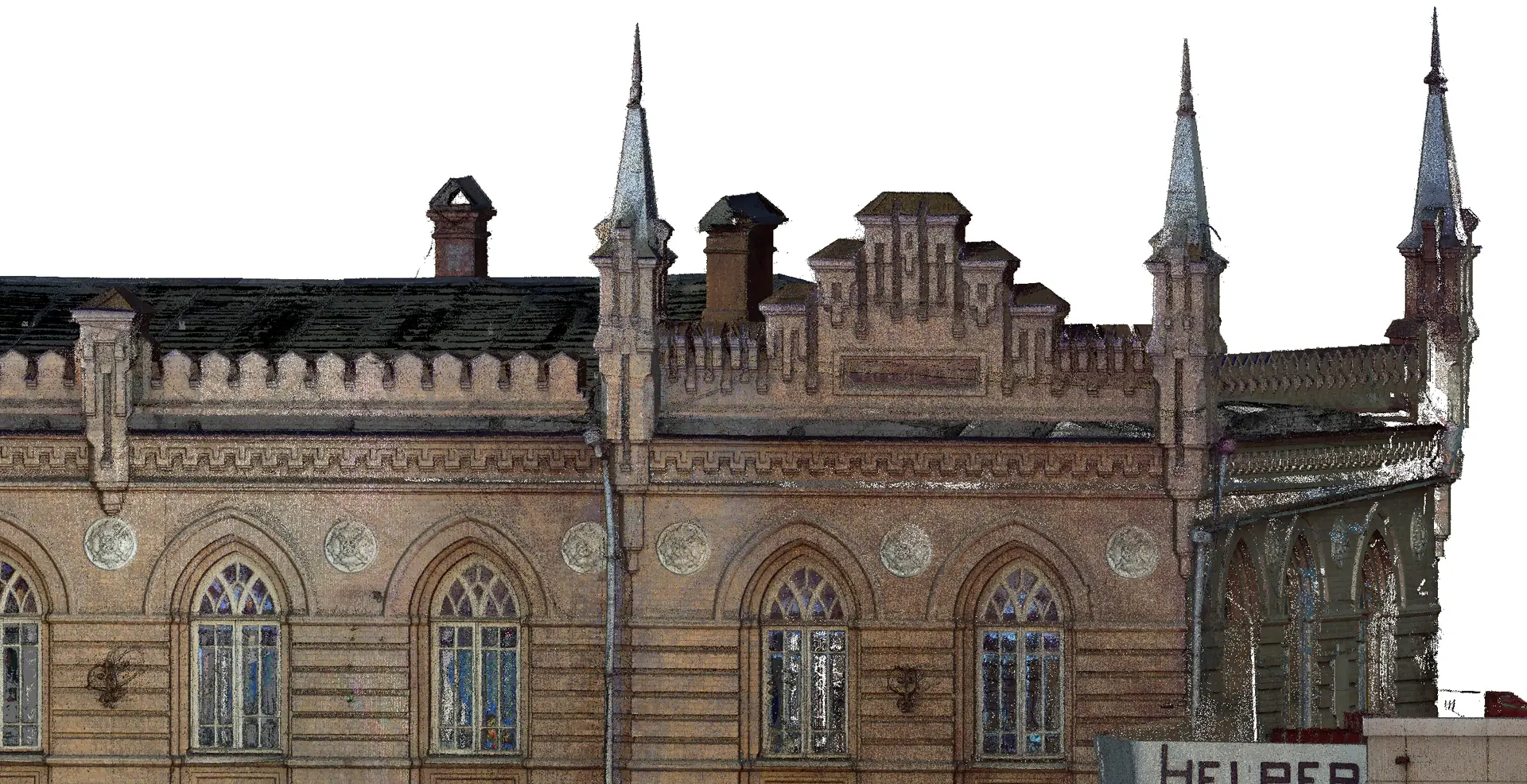

Сверхдетальная фиксация пространственной геометрии декора, карнизов, колонн, арок и оконных проёмов для сохранения исторического облика.
//
ИНДИВИДУАЛЬНЫЙ РАСЧЕТ
Нужна точная цифровая копия вашего объекта?
Оставьте заявку — подберём метод съёмки и оборудование под ваши задачи. Срок расчёта — 1 рабочий день.
