ЧАСТНЫЙ ДОМ В ОАЭ // МЕЖДУНАРОДНЫЙ КЕЙС
ЧАСТНЫЙ ДОМ В ДУБАЕ: 3D-МОДЕЛЬ ДЛЯ ДИЗАЙН-ПРОЕКТА
Проект сканирования частного дома в Дубае — это работа, где точность идёт рука об руку с эстетикой. Дизайнеру нужна была не «приблизительная картинка», а точная BIM-модель здания с реальной геометрией фасадов, стен, проёмов и ниш, на которую можно опираться при разработке интерьеров и благоустройства.
//
ТЕХНИЧЕСКИЙ ПАСПОРТ ПРОЕКТА
ПЛОЩАДЬ ОБЪЕКТА:
1 500 м²
МЕТОД СЪЁМКИ:
НЛС
ОБОРУДОВАНИЕ:
Trimble X7 + T10x
СОФТ:
Trimble RealWorks, Metashape
ТОЧНОСТЬ СКАНА:
1 мм
ФОРМАТЫ ВЫДАЧИ:
RCP, RVT
ПОЛЕВЫЕ РАБОТЫ:
1 рабочий день
КАМЕРАЛЬНЫЙ ЭТАП:
2 рабочих дня
Цель проекта: получить трёхмерную фактическую модель объекта для использования в дизайнерских задачах.
ДУБАЙ, ОБЪЕДИНЕННЫЕ АРАБСКИЕ ЭМИРАТЫ
ИЮЛЬ 2024
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
ИЮЛЬ 2024
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
//
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
ЗАДАЧИ ПРОЕКТА
/ ИСКЛЮЧЕНИЕ СМЕЩЕНИЙ И ОШИБОК РУЧНОГО ОБМЕРА /
// 01
3D СКАНИРОВАНИЕ ОБЪЕКТА
Провести высокоточную лазерную съёмку всех фасадов и внутренних помещений здания, обработать полученные данные и сформировать единое плотное облако точек. Исключить риски ручных обмеров.
// 02
BIM-МОДЕЛИРОВАНИЕ
На основе плотного облака точек построить фактическую трёхмерную BIM-модель здания, пригодную для прямого использования дизайнерами в рабочих процессах. Предоставить готовую параметрическую основу в Revit.
//
РЕАЛИЗОВАННЫЙ ПРОЕКТ

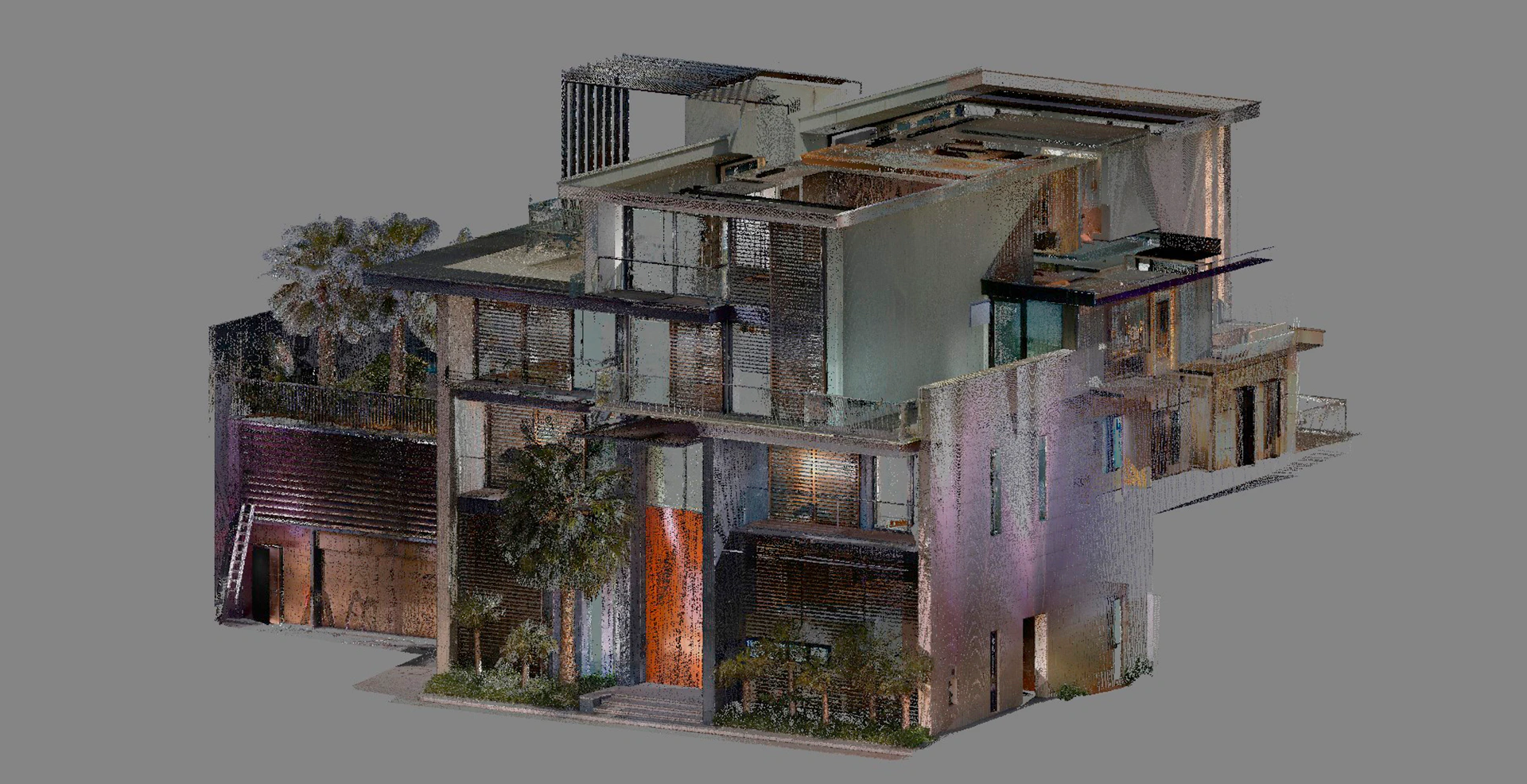

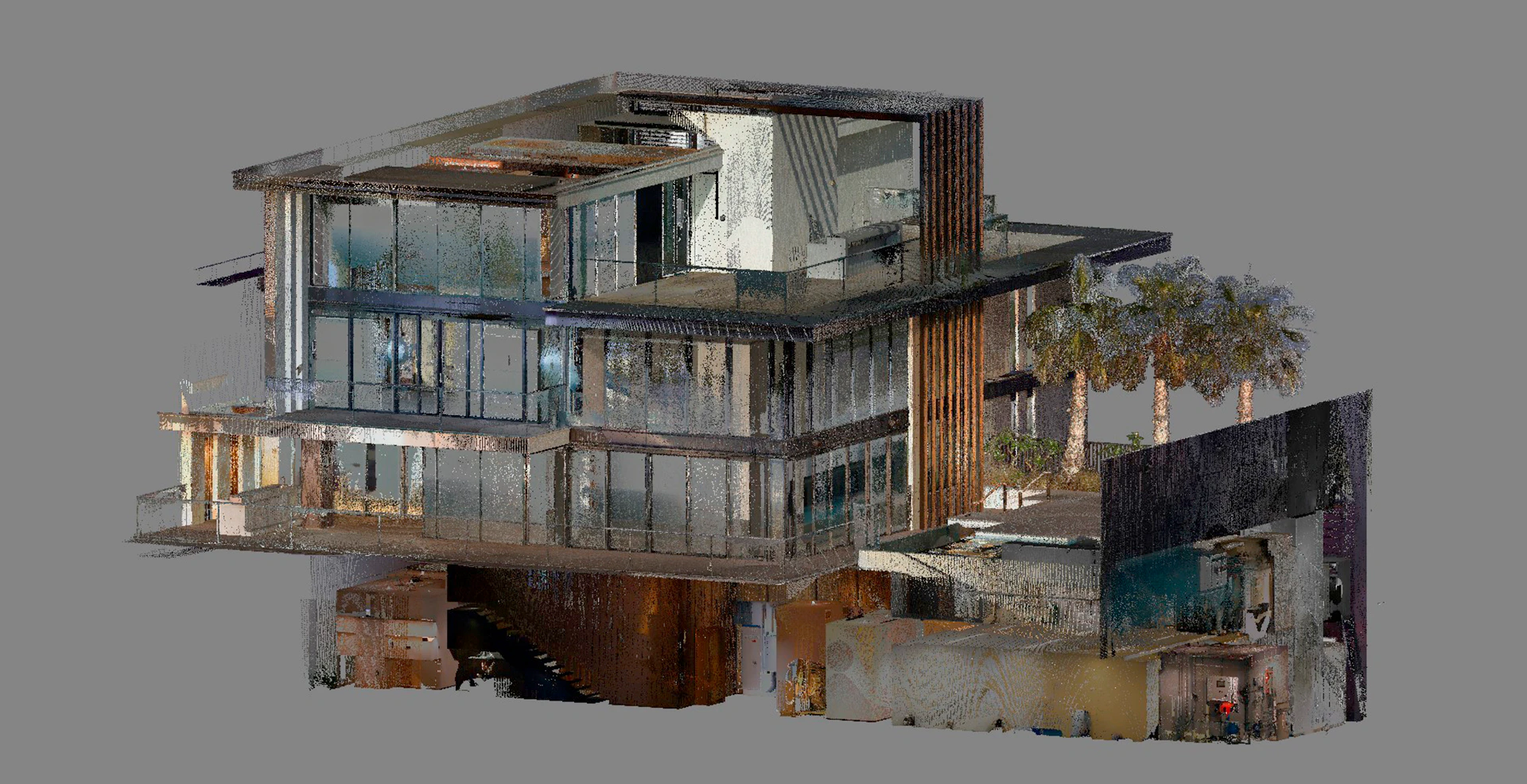

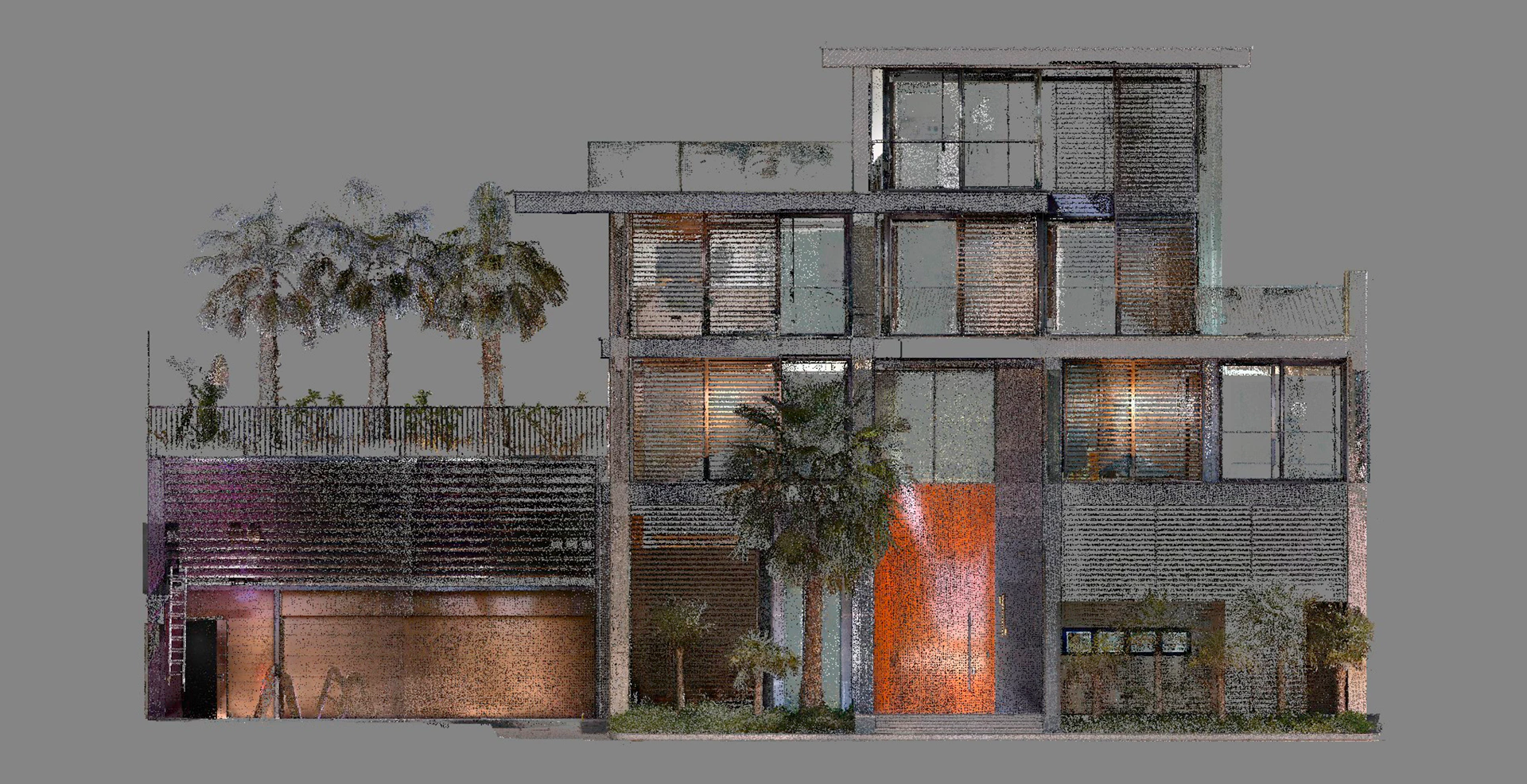

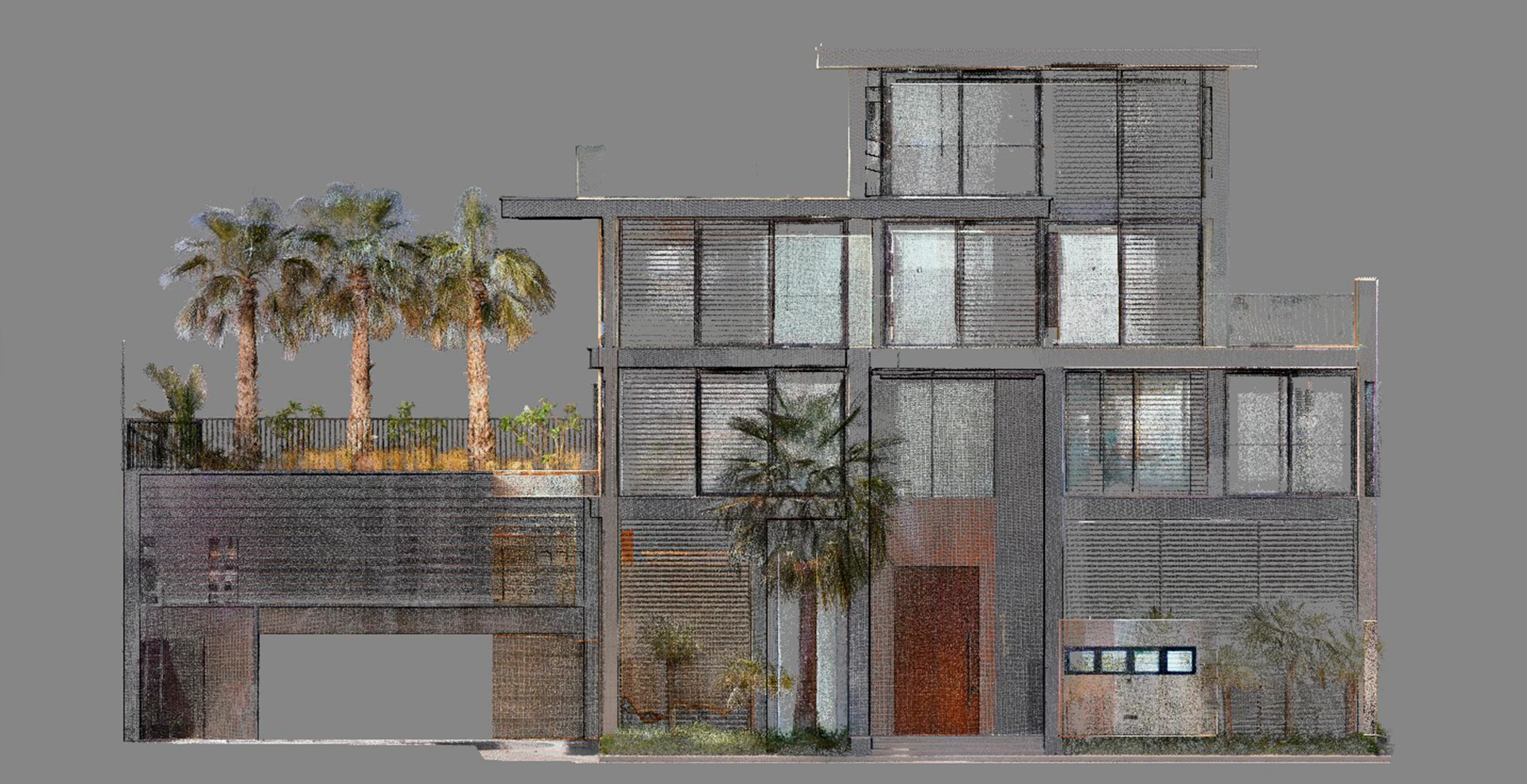

Объект в виде облака точек
/ ОДИН ИЗ 270+ ВЫПОЛНЕННЫХ ОБЪЕКТОВ /
//
ТЕХНОЛОГИЧЕСКИЙ ЦИКЛ
КАК ДЕЛАЛИ: ЭТАПЫ РАБОТЫ
/ СЖАТЫЙ ГРАФИК: 1 ДЕНЬ В ПОЛЕ + 2 ДНЯ BIM-МОДЕЛИРОВАНИЯ /
01. ПОДГОТОВКА
[ МАРКИ ]
ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
Провели обследование дома и выполнили рекогносцировку интерьеров. Запланировали стоянки станций сканирования так, чтобы исключить слепые зоны. Установили контрольные марки. Определили параметры съёмки с учётом архитектуры фасадов и особенностей дизайнерского решения.
02. ПОЛЕВОЙ ЭТАП
[ 500 ТЫС. ТЧК/С ]
ПОЛЕВАЯ СЪЁМКА
На объекте выполнили лазерное сканирование с помощью Trimble X7 + T10x. Провели сплошное сканирование фасадов и помещений с необходимым перекрытием зон.
03. QC В ПОЛЕ
[ REAL-TIME ]
КОНТРОЛЬ КАЧЕСТВА НА МЕСТЕ
Оперативно контролировали качество сырых данных прямо на месте: проверяли плотность точек, отсутствие «провалов», а также корректность сшивки облаков.
04. КАМЕРАЛКА
[ TRW ]
СШИВКА И ОЧИСТКА
Очистили облако точек от фантомных и динамических объектов. В Trimble RealWorks выполнили сшивку облаков в единый массив.
05. КАМЕРАЛЬКА (BIM)
[ RVT ]
BIM-МОДЕЛИРОВАНИЕ
На базе единого массива облака точек построили фактическую BIM‑модель в ПО Revit.
06. ВЫПУСК
[ RCP / RVT ]
ПОДГОТОВКА МАТЕРИАЛОВ
Сформировали итоговый пакет данных в форматах *RCP и *RVT и передали заказчику.
//
ЧТО ПОЛУЧИЛ ЗАКАЗЧИК
РЕЗУЛЬТАТ: ИНФОРМАЦИОННЫЙ ПАКЕТ ОБЪЕКТА
/ МАТЕРИАЛЫ ДЛЯ ДИЗАЙН-ПРОЕКТА /
RCP
ОБЛАКО ТОЧЕК ВЫСОКОЙ ПЛОТНОСТИ
Точная цифровая копия всех фасадов и внутренних помещений дома, пригодная для контрольных пространственных измерений, фотореалистичной визуализации и проверки любых дизайнерских решений.
RVT

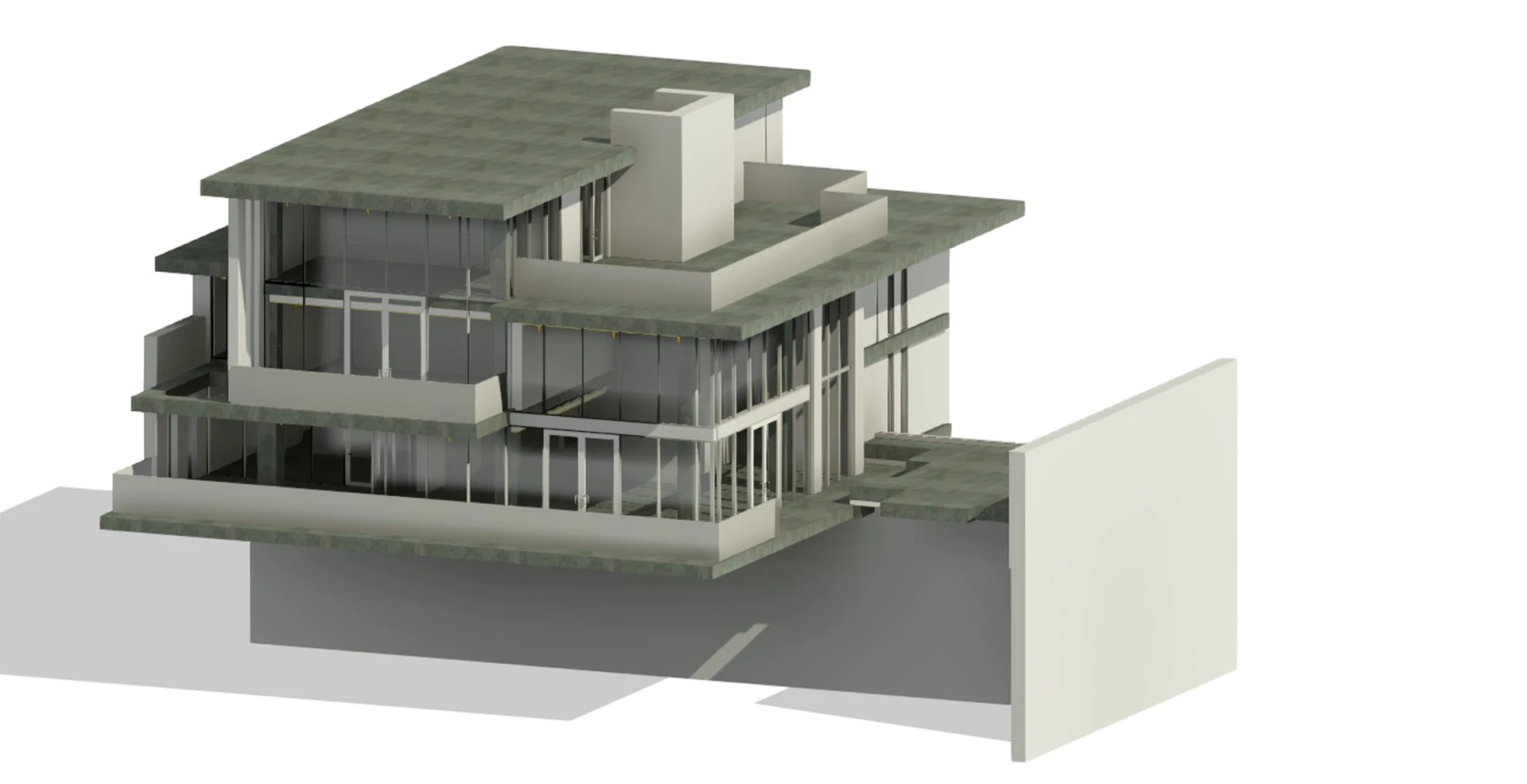

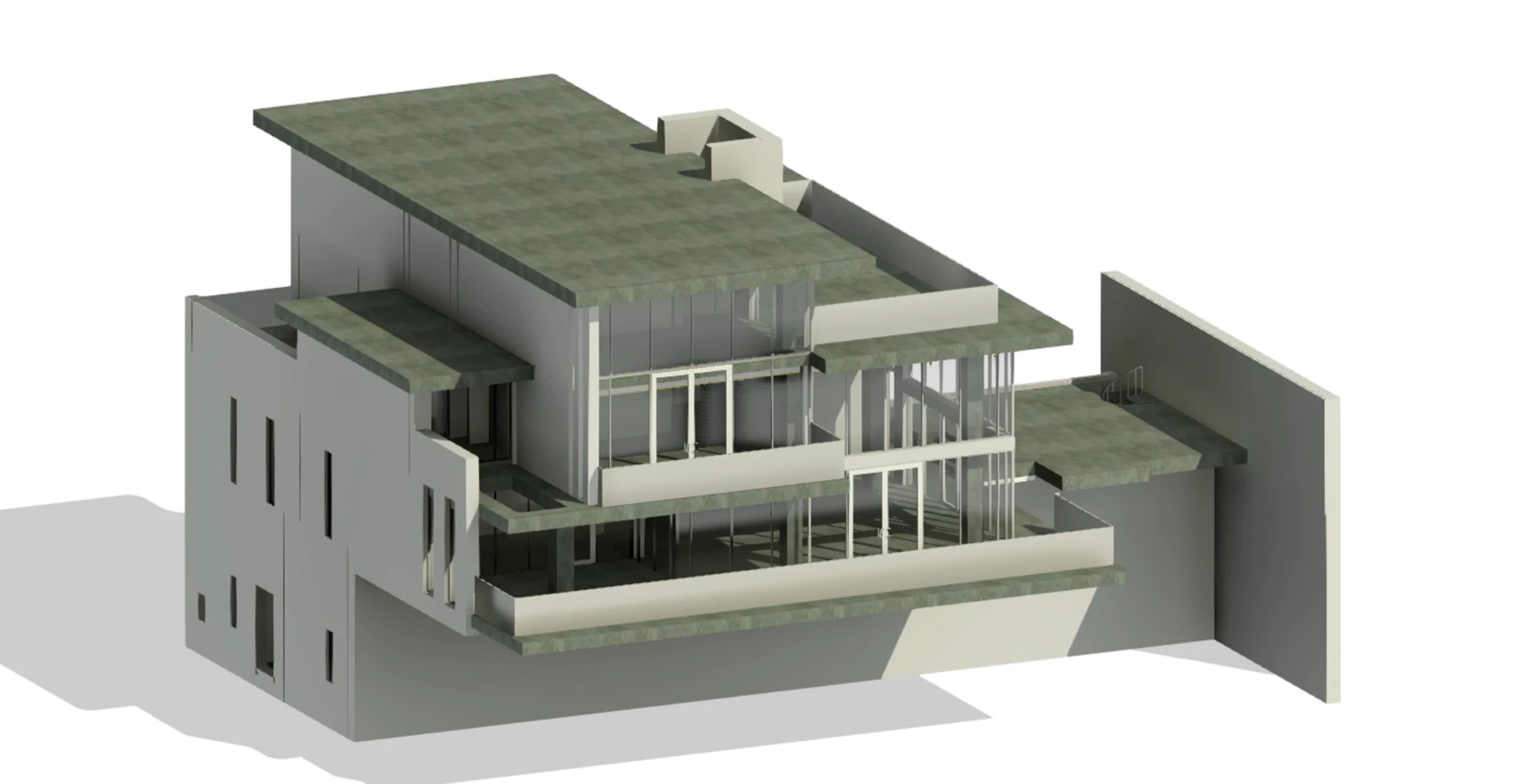

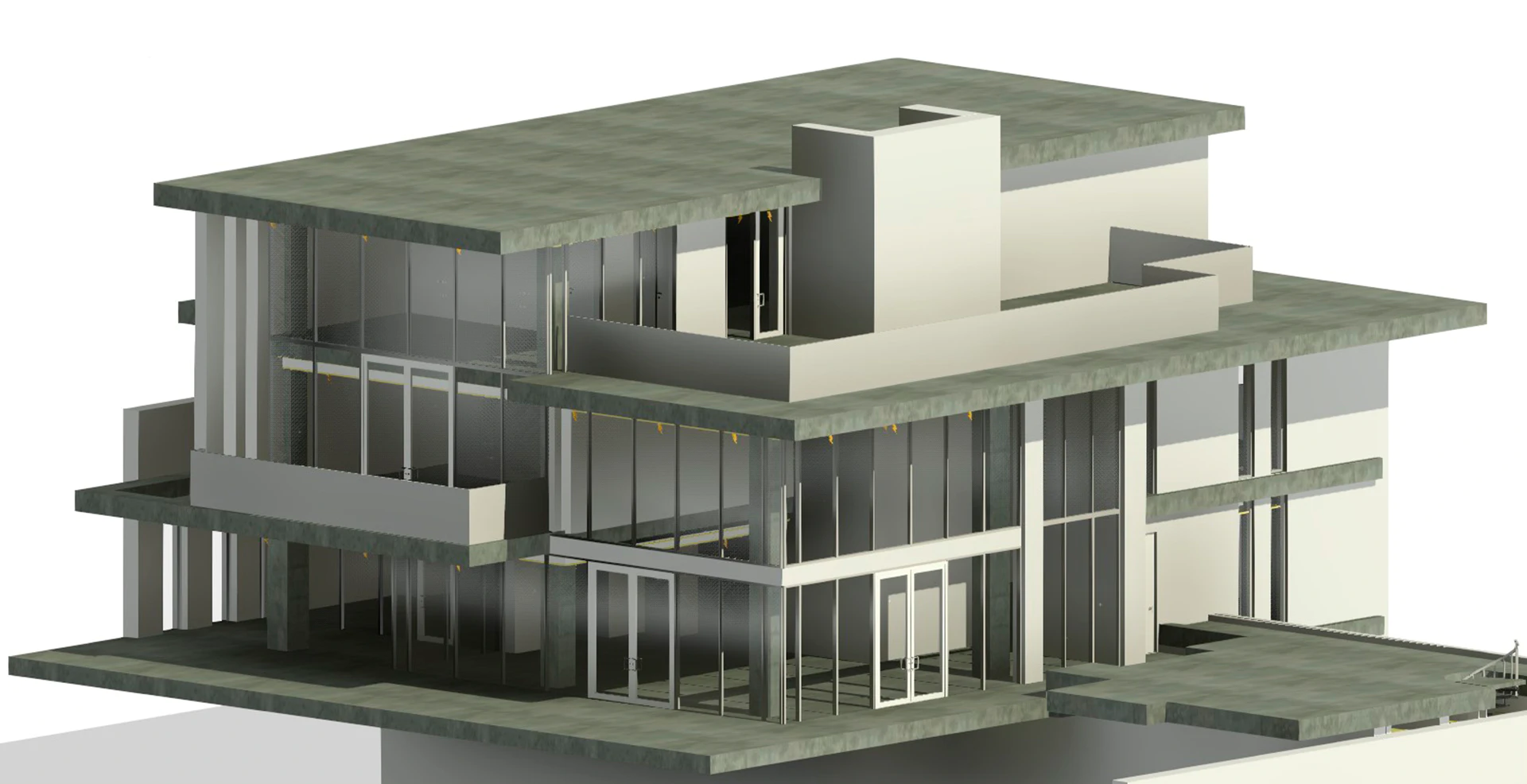

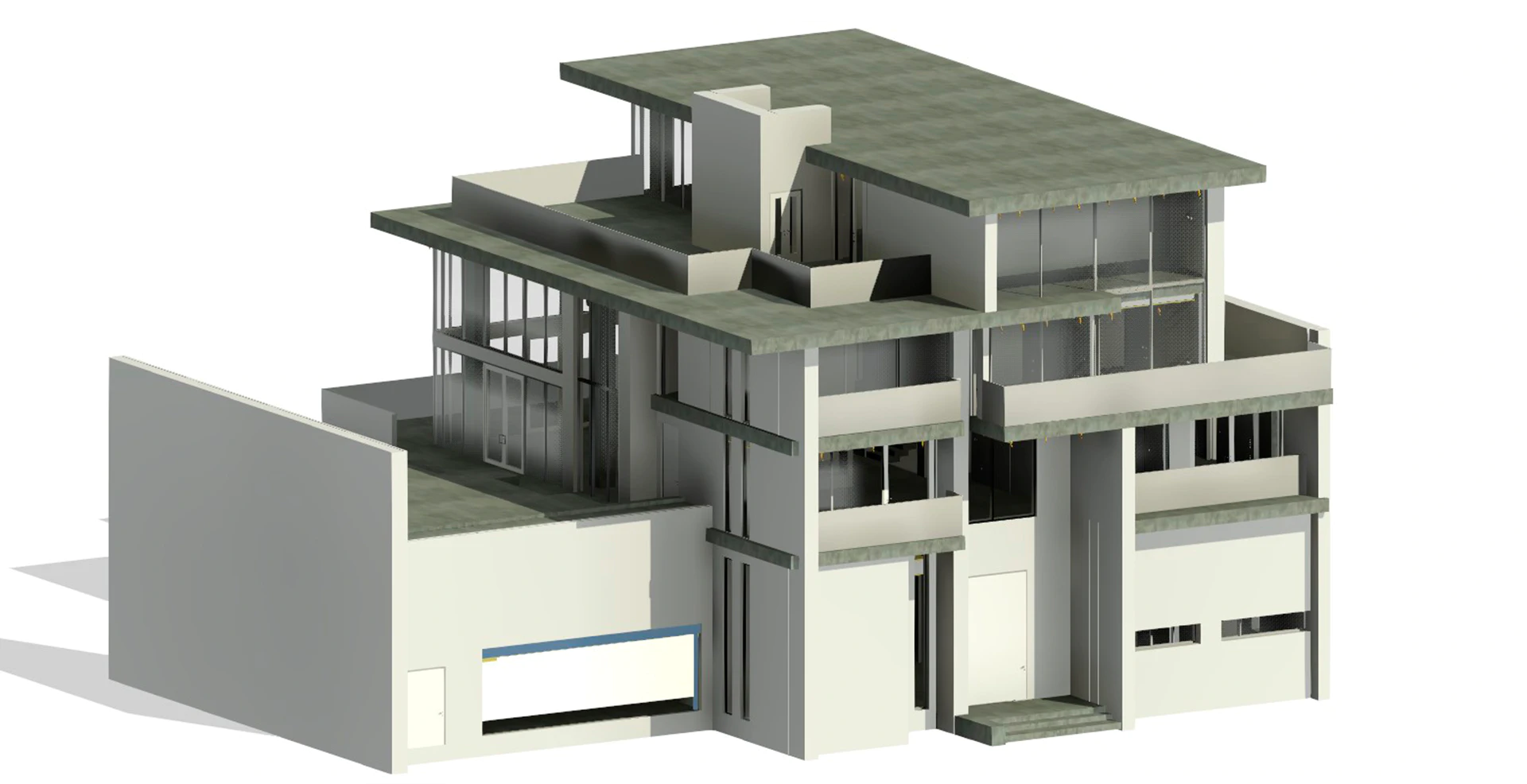

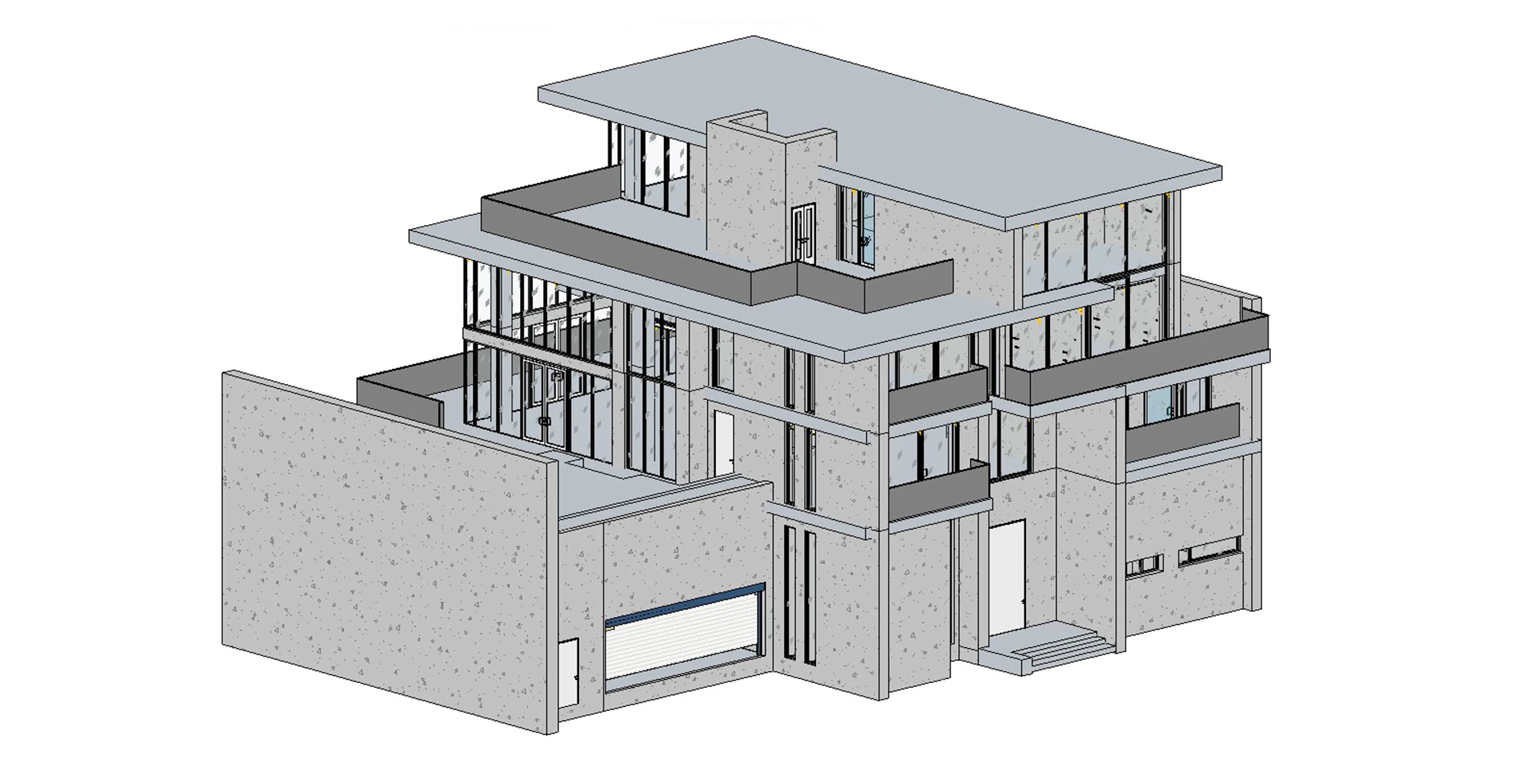

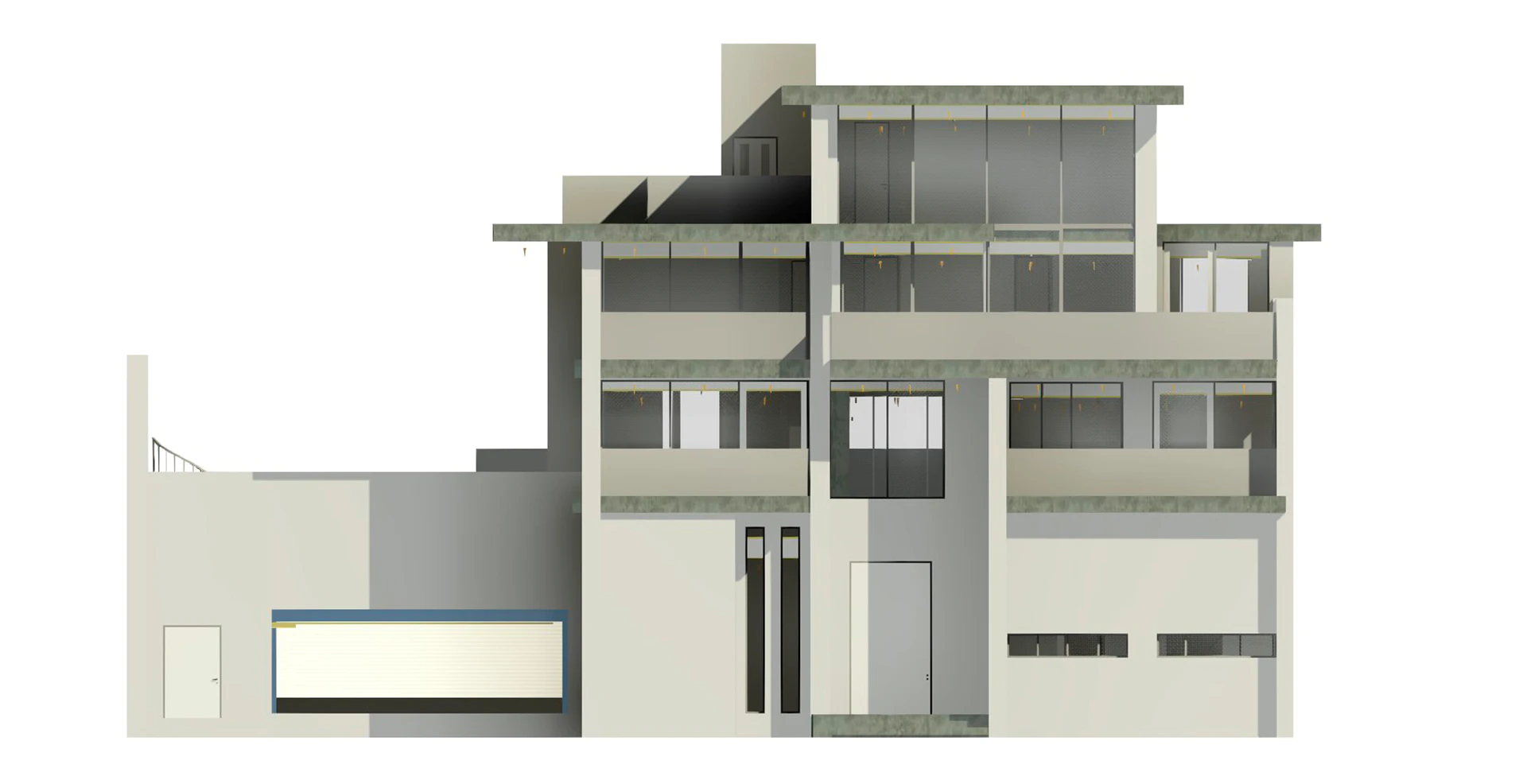

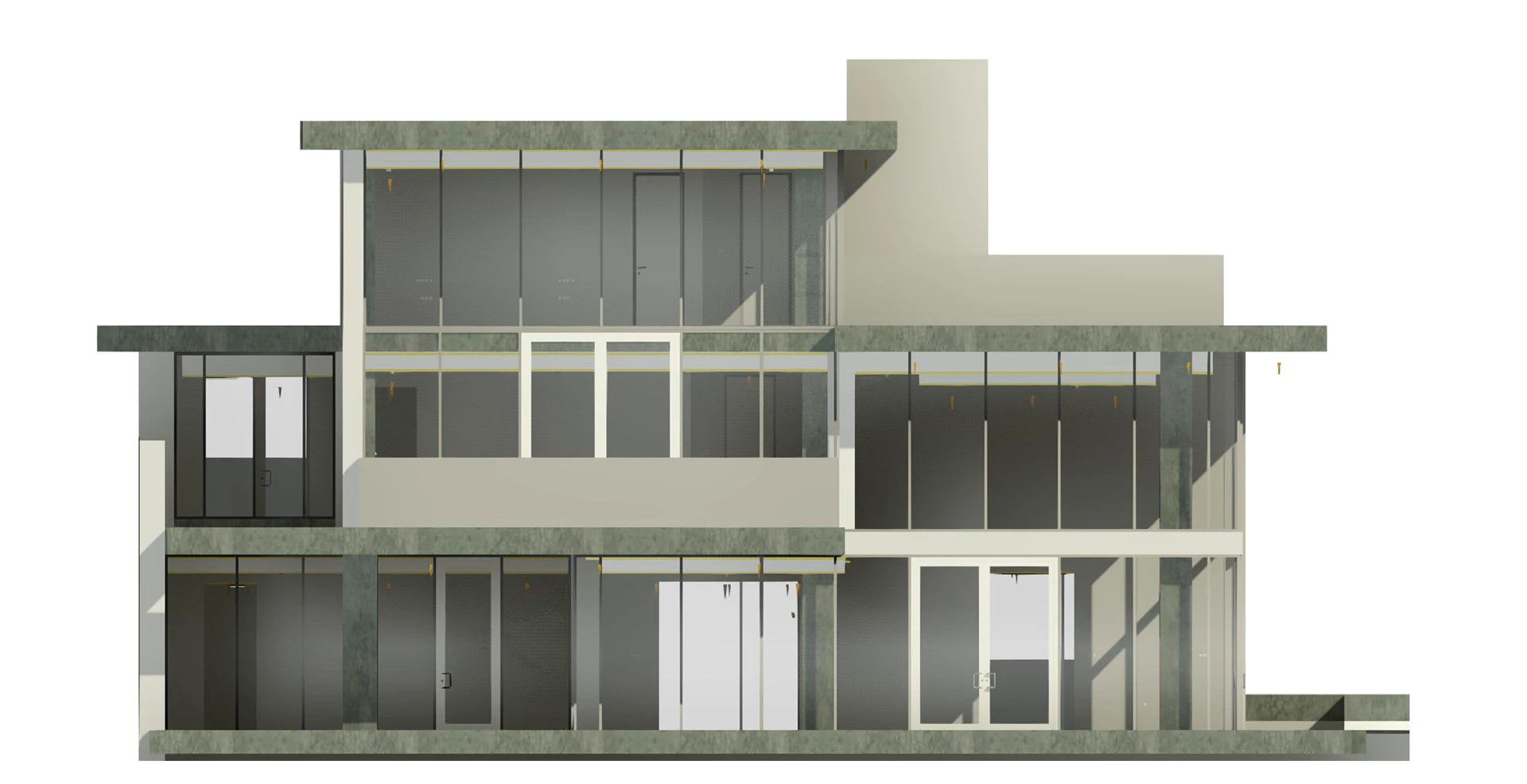

BIM-МОДЕЛЬ ЗДАНИЯ В REVIT
Фактическая трёхмерная модель с реальной геометрией стен, проёмов, ниш, перекрытий и элементов фасада. Модель открывается напрямую в Revit: дизайнер работает с ней без промежуточных конвертаций и потерь точности.
//
