УГОЛЬНАЯ ТЭЦ В КАЗАХСТАНЕ: ЛАЗЕРНАЯ ФИКСАЦИЯ ПЕРЕГРУЗОЧНЫХ УЗЛОВ ДЛЯ ПРОЕКТИРОВАНИЯ
Проект сканирования угольной ТЭЦ в Казахстане — это инженерная фиксация существующих перегрузочных узлов для последующего проектирования новых.
//
ТЕХНИЧЕСКИЙ ПАСПОРТ ПРОЕКТА
ПЛОЩАДЬ ОБЪЕКТА:
2 000 м²
МЕТОД СЪЁМКИ:
НЛС
ОБОРУДОВАНИЕ:
FARO Focus X330
СОФТ:
Trimble RealWorks, NavisWorks
ТОЧНОСТЬ СКАНА:
2 мм
ФОРМАТЫ ВЫДАЧИ:
RCP, STEP (CAD)
ПОЛЕВЫЕ РАБОТЫ:
5 рабочих дней
КАМЕРАЛЬНЫЙ ЭТАП:
14 рабочих дней
Цель проекта: получить точные геометрические формы конструкций в рабочей зоне ТЭЦ.
КАЗАХСТАН, ДЕЙСТВУЮЩЕЕ ПРОИЗВОДСТВО ТЭЦ
МАЙ 2025
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
МАЙ 2025
ОПЕРАТОР РАБОТ: ООО «БИМ-СКАН»
//
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
ЗАДАЧИ ПРОЕКТА
/ РАБОТА В УСЛОВИЯХ ДЕЙСТВУЮЩЕГО ПРОМЫШЛЕННОГО ЦИКЛА /
// 01
3D ЛАЗЕРНОЕ СКАНИРОВАНИЕ
Произвести лазерную фиксацию существующих перегрузочных узлов угольной ТЭЦ с миллиметровой точностью без остановки подачи угля.
// 02
КАМЕРАЛЬНАЯ ОБРАБОТКА
Выполнить чистку облака точек от фантомных и динамических объектов (потоки угля, вибрирующее оборудование, рабочий персонал), объединить отдельные стоянки в единый бесшовный массив и подготовить модели к прямому машиностроительному проектированию.
//
РЕАЛИЗОВАННЫЙ ПРОЕКТ

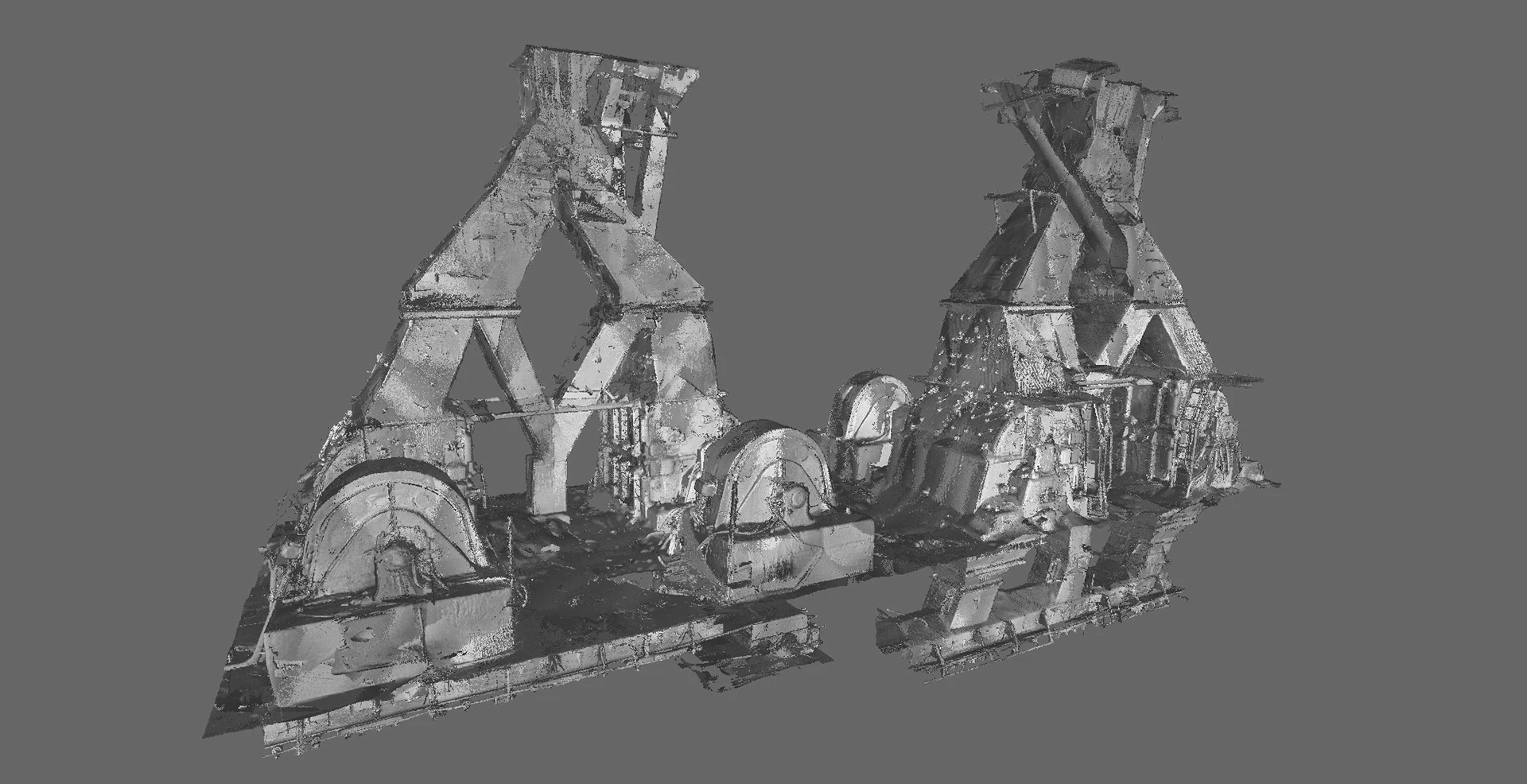

Объект в виде облака точек
/ ОДИН ИЗ 270+ ВЫПОЛНЕННЫХ ОБЪЕКТОВ /
//
ТЕХНОЛОГИЧЕСКИЙ ЦИКЛ
КАК ДЕЛАЛИ: ЭТАПЫ РАБОТЫ
/ СТРОГИЙ ГРАФИК: 5 ДНЕЙ ПОЛЕВЫХ РАБОТ + 14 ДНЕЙ КАМЕРАЛКИ /
01. ПОДГОТОВКА
[ МАРКИ ]
ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
На этапе подготовки провели рекогносцировку и аудит рабочих зон угольной ТЭЦ. Спланировали стоянки сканера с учётом слепых зон оборудования, расставили и зафиксировали контрольные марки для сшивки и геопривязки данных. Также согласовали регламенты безопасности с производственным персоналом цеха.
02. ПОЛЕВОЙ ЭТАП
[ 976 ТЫС. ТЧК/С ]
ПОЛЕВАЯ СЪЁМКА
В ходе полевых работ использовали лазерный сканер FARO Focus X330. Выполнили сплошное сканирование перегрузочных узлов с жёстким перекрытием станций.
03. QC В ПОЛЕ
[ REAL-TIME ]
КОНТРОЛЬ КАЧЕСТВА НА МЕСТЕ
Сырые данные контролировали в реальном времени, проверяли плотность точек, а также корректность пространственной геометрии.
04. КАМЕРАЛКА
[ TRW ]
СШИВКА И ОЧИСТКА
На камеральном этапе очистили облако точек от фантомных объектов — потока угля на лентах, техники и людей. В Trimble RealWorks выполнили прецизионную сшивку облаков в единый массив.
05. АУДИТ
[ NavisWorks ]
КАМЕРАЛЬНАЯ ОБРАБОТКА
С помощью ПО Autodesk NavisWorks провели аудит коллизий и навигацию по объекту.
06. ВЫПУСК
[ RCP / STEP ]
ПОДГОТОВКА МАТЕРИАЛОВ
На финальной стадии была сформирована итоговая пространственная модель объекта и передана заказчику в форматах *RCP и *STEP.
//
ЧТО ПОЛУЧИЛ ЗАКАЗЧИК
РЕЗУЛЬТАТ: ИНФОРМАЦИОННЫЙ ПАКЕТ ОБЪЕКТА
/ ДАННЫЕ ГОТОВЫ К РАБОТЕ В BIM-СИСТЕМАХ БЕЗ КОНВЕРТАЦИИ /
RCP
ОБЛАКО ТОЧЕК ВЫСОКОЙ ПЛОТНОСТИ
Точная миллиметровая цифровая копия всех существующих перегрузочных узлов, пригодная для проектных, проверочных и монтажных задач.
STEP

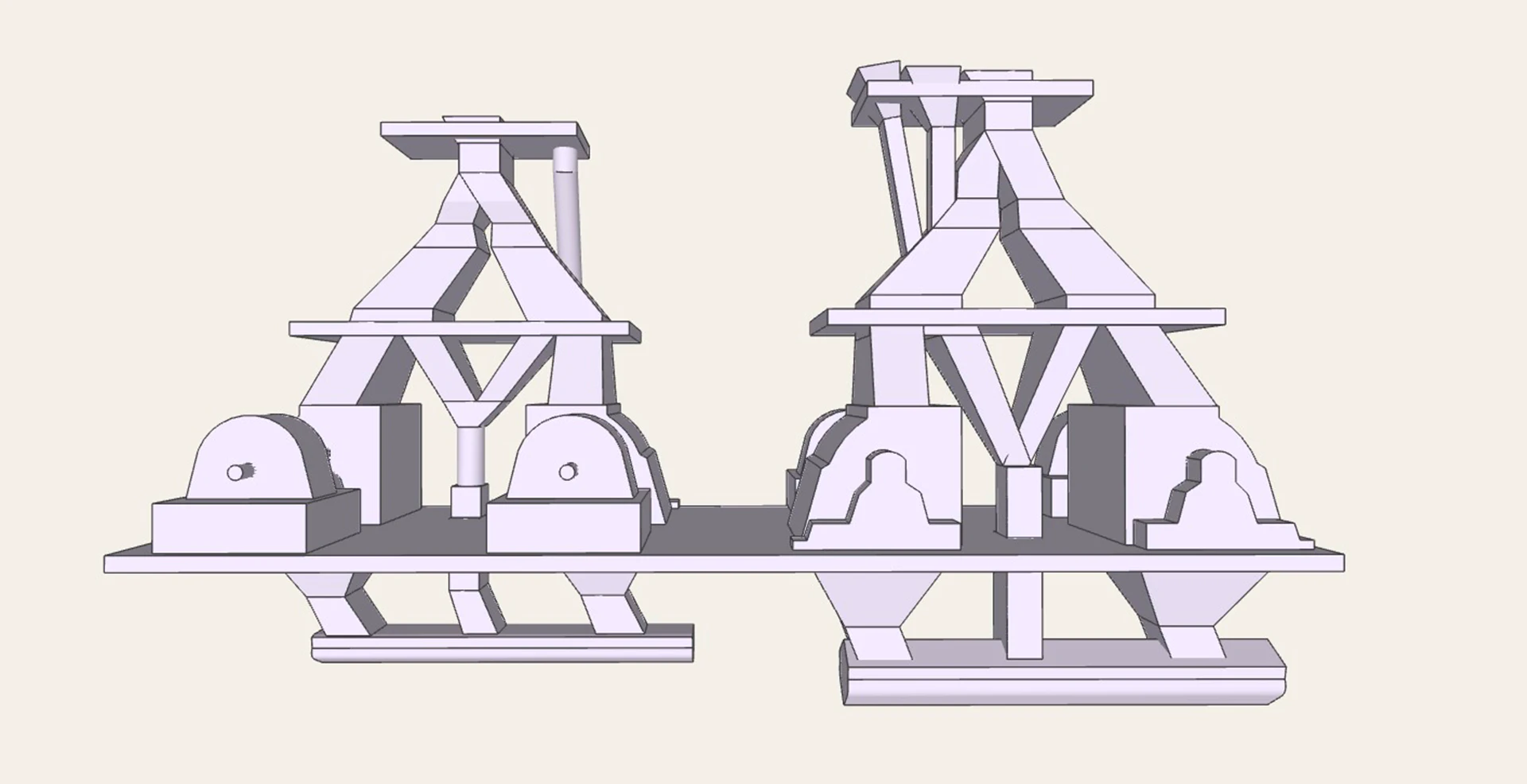

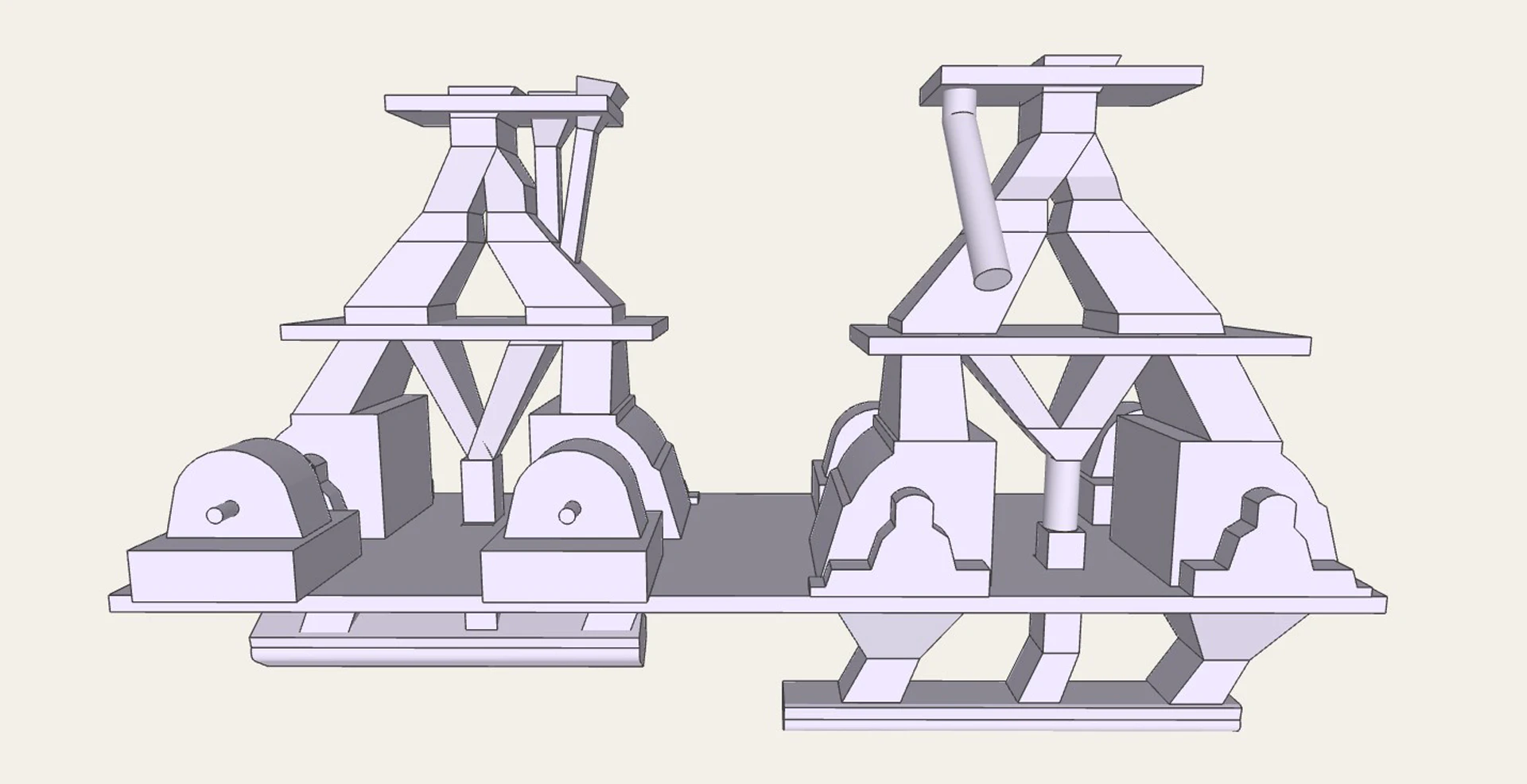

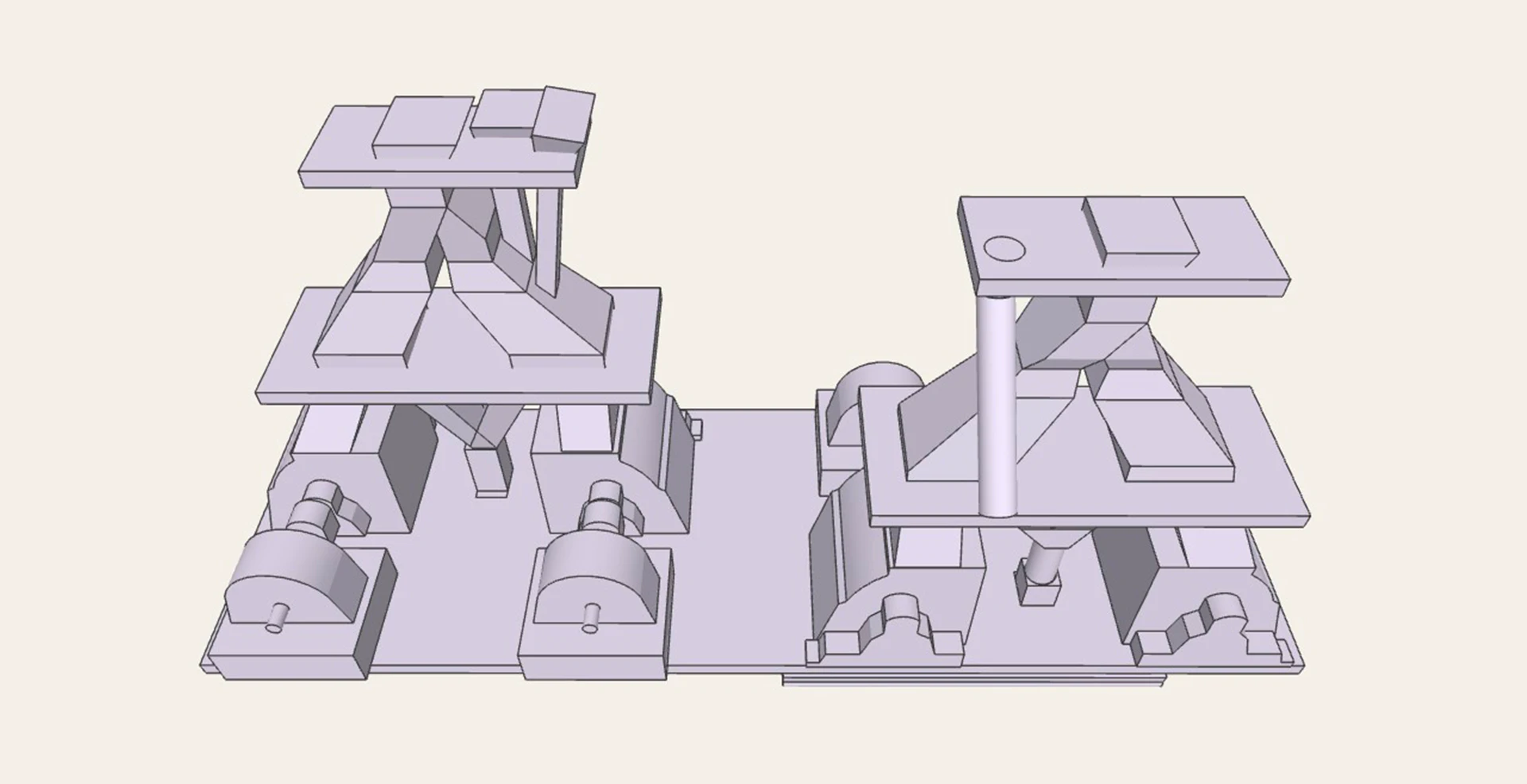

3D-МОДЕЛЬ В ФОРМАТЕ STEP
3D-модель, готовая к прямому импорту в CAD-системы (SolidWorks, Autodesk Inventor, Siemens NX).
//
ИНДИВИДУАЛЬНЫЙ РАСЧЕТ
Нужна точная цифровая копия промышленного объекта?
Оставьте заявку — подберём метод съёмки и оборудование под ваши задачи. Срок расчёта — 1 рабочий день.
