СВЕРХСКОРОСТНОЙ НАЗЕМНЫЙ 3D СКАНЕР
LEICA RTC360: ВЫСОКОСКОРОСТНОЙ ЛАЗЕРНЫЙ СКАНЕР ДЛЯ БОЛЬШИХ ОБЪЁМОВ

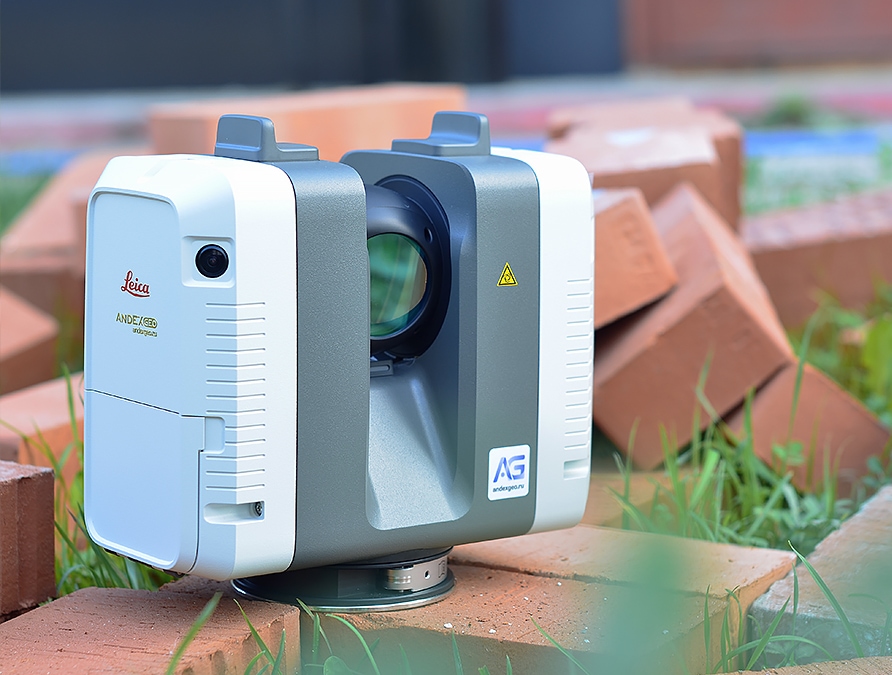

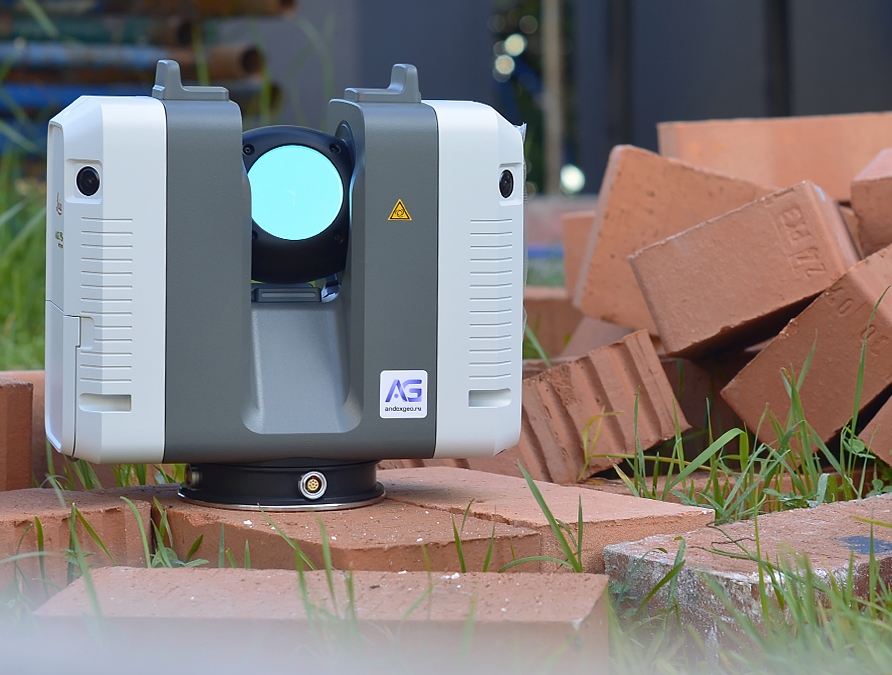

Leica RTC360 — компактный высокоскоростной наземный лазерный 3D сканер, оптимизированный для задач, где требуется быстрое покрытие больших площадей.
Технология Visual Inertial System (VIS) позволяет прибору самостоятельно ориентироваться в пространстве: сканер непрерывно отслеживает собственное перемещение между стоянками, что сводит к минимуму ручную расстановку марок, в разы ускоряет сшивку данных и сокращает время камеральной обработки.
При весе всего 5.4 кг и габаритах 120 x 240 x 230 мм прибор легко транспортируется, включая ручную кладь при авиаперелётах на удалённые промышленные объекты.
//
КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ СКАНЕРА
ТИП ПРИБОРА:
Наземный 3D сканер с VIS
ДАЛЬНОСТЬ:
0,5 – 130 м
СКОРОСТЬ СЪЁМКИ:
до 2 000 000 точек/с
ТОЧНОСТЬ 3D:
1,9 мм на 10 м
ШУМ ДАЛЬНОМЕРА:
0,4 мм на 10 м
ПОЛЕ ЗРЕНИЯ:
360°гор. / 300°верт.
ВЕС ПРИБОРА:
5,4 кг (без АКБ)
РАБОЧАЯ ТЕМПЕРАТУРА:
от −40°C до +70°C
КЛАСС ЗАЩИТЫ:
IP54
ПРОИЗВОДИТЕЛЬ: LEICA GEOSYSTEMS
СТАТУС В ПАРКЕ: ДОСТУПЕН К ВЫЕЗДУ
СТАТУС В ПАРКЕ: ДОСТУПЕН К ВЫЕЗДУ
//
ЛАЗЕРНАЯ СКАНИРУЮЩАЯ СИСТЕМА
LEICA RTC360
//
ТЕХНОЛОГИЧЕСКИЕ ИННОВАЦИИ
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ МОДЕЛИ
01 //
VIS
Visual Inertial System — бортовая видеоинерциальная система, которая фиксирует перемещение сканера в пространстве во время перехода между станциями. Благодаря VIS сканер автоматически определяет положение относительно предыдущей стоянки — без необходимости вручную расставлять марки. Это существенно сокращает время полевых работ.
02 //
ДВОЙНОЕ СКАНИРОВАНИЕ
Интеллектуальная фильтрация облака точек от движущихся объектов непосредственно во время измерений. Люди, погрузчики, автомобили и динамические помехи удаляются автоматически, избавляя от сотен часов ручной камеральной очистки.
03 //
HDR-КАМЕРА 36 Мп
Три камеры создают 360-градусные панорамные снимки исключительной резкости: за 2 минуты формируется массив из 30 изображений (316 Мп), за 6 минут — полная сферическая HDR-панорама. Цветные текстуры бесшовно накладываются на геометрию точек.
04 //
НИЗКИЙ УРОВЕНЬ ШУМА
Уровень шума дальномера составляет всего 0,4 мм на дистанции 10 метров. Это гарантирует эталонно чистые поверхности с отсутствием фантомных точек, что важно, к примеру, при съёмке мелкой гипсовой лепнины, карнизов и плотных пучков кабельных трасс.
//
ИНЖЕНЕРНЫЕ ПАРАМЕТРЫ СИСТЕМЫ
ХАРАКТЕРИСТИКИ LEICA RTC360
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Тип сканера | Высокоскоростной лазерный сканер со встроенной системой сферической HDR-фотосъёмки и визуальной инерциальной системой (VIS) для уравнивания данных в режиме реального времени. |
| Управление | Встроенная панель управления или контроллер |
| Сбор данных | < 2 минут на сканирование с получением сферической HDR панорамы при разрешении 6 мм на 10 м |
| Уравнивание облаков точек в режиме реального времени | Автоматическое уравнивание облаков точек происходит благодаря отслеживанию положения сканера в процессе перемещения между точками стояния при помощи визуальной инерциальной системы (VIS). |
| Двойное сканирование | Автоматическое удаление движущихся объектов |
ВОЗМОЖНОСТИ 3D СКАНИРОВАНИЯ
| Скорость сканирования | До 2 000 000 точек в секунду |
| Класс лазера | Класс 1 (соответствует IEC 60825-1:2014), 1550 нм (невидимый) |
| Размер лазерного пятна | 6 мм |
| Максимальная дальность | 130 м |
| Минимальная дальность | 0.5 м |
| Разрешение | Три варианта разрешения: 3/6/12 мм на 10 м |
| Поле зрения | 360° (по горизонтали) х 300° (по вертикали) |
| 3D точность | 1.9 мм на 10 м; 2.9 мм на 20 м; 5.3 мм на 40 м |
| Угловая точность | 18″ |
| Линейная точность | 1 мм на 10 м |
| Уровень шума | 0.4 мм на 10 м; 0.5 мм на 20 м |
КАМЕРА
| Встроенная камера | 36-мегапиксельная система из 3 камер |
| Полная панорама | 432 Мп на сферическое изображение 360° x 300° |
| Скорость | 1 минута для сферической HDR-панорамы при любом освещении |
| HDR | Есть, автоматически из 5 снимков |
| IR-камера | Нет |
НАВИГАЦИОННАЯ СИСТЕМА
| Визуальная инерциальная система | Инерциальная измерительная система с помощью видеоизображений отслеживает положение сканера в реальном времени в процессе перемещения между точками стояния. |
| Наклон | Для IMU, точность: 3‘ при любом наклоне |
| Дополнительные датчики | Альтиметр, компас, GNSS |
УПРАВЛЕНИЕ И ЗАПИСЬ ДАННЫХ
| На сканере | Сенсорный экран, полноцветный WVGA дисплей 480 х 800 пикселей |
| Мобильные устройства | Приложение Cyclone FIELD 360 для планшетов iPad или Android позволяет:
|
| Беспроводная связь | Встроенный WLAN (802.11 b/g/n) |
| Дисковые накопители | Leica MS256, 256 Гб съёмный флэш диск с USB 3.0 интерфейсом |
ПИТАНИЕ
| Аккумулятор | 2 перезаряжаемых Li-Ion аккумулятора Leica GEB361 |
| Время работы без подзарядки | При стандартных условиях до 4-х часов |
| Внешнее питание | Адаптер Leica GEV282 AC |
ОКРУЖАЮЩАЯ СРЕДА
| Рабочая температура | от -5°C до 40°C |
| Температура хранения | от -40°C до 70°C |
| Пыле- и влагозащита | IP54 (IEC 60529) |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Корпус | Алюминиевые рама и панели корпуса |
| Размеры | 120 x 240 x 230 мм |
| Вес | 5.35 кг (без аккумуляторов) |
| Механизм крепления | Быстрая установка (5/8“) на облегченный штатив / адаптер под стандартный трегер опционально / адаптер под геодезический трегер опционально |
//
ОБЛАСТИ ПРИМЕНЕНИЯ
ДЛЯ КАКИХ ЗАДАЧ РЕАЛЬНО ПРИМЕНИМО
// РЕКОНСТРУКЦИЯ И КАПРЕМОНТ
Сверхбыстрая фиксация фасадов, этажей и интерьеров с точностью, необходимой для разработки проектной документации.
// РЕСТАВРАЦИЯ ОБЪЕКТОВ ОКН
Оцифровка архитектурного декора памятников: лепнина, тяги, пилястры, карнизы, наличники и сводчатые перекрытия без риска повреждения.
// ПРОМЫШЛЕННОСТЬ И ЦЕХА
Исполнительная съёмка действующих цехов, эстакад и конвейеров. Контроль точности монтажа металлоконструкций и координация коллизий оборудования.
// МОДЕЛИРОВАНИЕ
Формирование безупречного облака точек для построения параметрических информационных моделей LOD 200–400 в Revit, ArchiCAD, Tekla.
// СТРОИТЕЛЬНЫЙ КОНТРОЛЬ
Регулярное сопоставление фактического конструктива с проектной BIM-моделью, оперативный расчёт отклонений по вертикали и плановому положению.
//
